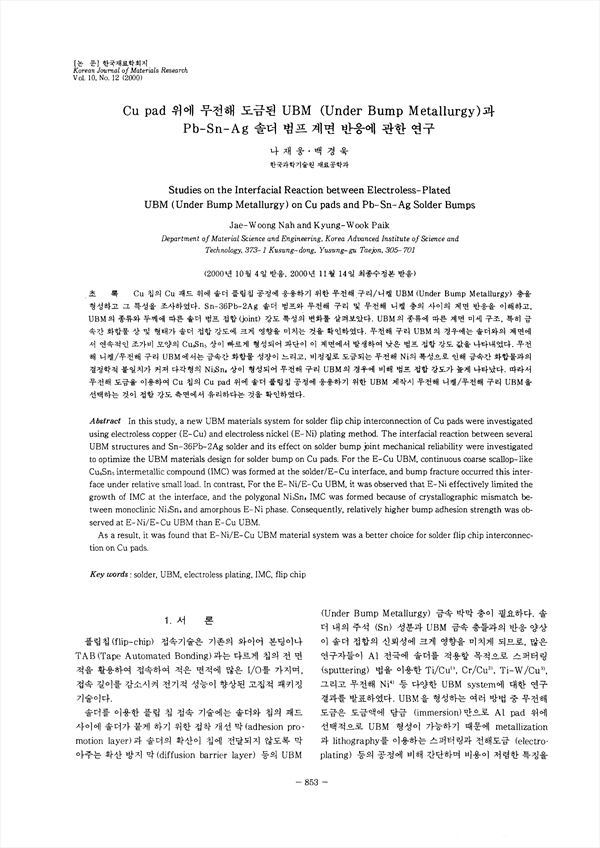

Cu pad위에 무전해 도금된 UBM (Under Bump Metallurgy)과 Pb-Sn-Ag 솔더 범프 계면 반응에 관한 연구 KCI 등재 SCOPUS

Studies on the Interfacial Reaction between Electroless-Plated UBM (Under Bump Metallurgy) on Cu pads and Pb-Sn-Ag Solder Bumps

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/295785
구독 기관 인증 시 무료 이용이 가능합니다. 4,200원
한국재료학회지 (Korean Journal of Materials Research)
한국재료학회 (Materials Research Society Of Korea)
초록

Cu 칩의 Cu 패드 위에 솔더 플립칩 공정에 응용하기 위한 무전해 구리/니켈 UBM (Under Bump Metallurgy) 층을 형성하고 그 특성을 조사하였다. Sn-36Pb-2Ag 솔더 범프와 무전해 구리 및 무전해 니켈 충의 사이의 계면 반응을 이해하고, UBM의 종류와 두계에 따른 솔더 범프 접합(joint) 강도 특성의 변화를 살펴보았다. UBM의 종류에 따른 계면 미세 구조, 특히 금속간 화합물 상 및 형태가 솔더 접합 강도에 크게 영향을 미치는 것을 확인하였다. 무전해 구리 UBM의 경우에는 솔더와의 계면에서 연속적인 조가비 모양의 Cu6Sn5상이 빠르게 형성되어 파단이 이 계면에서 발생하여 낮은 범프 접합 강도 값을 나타내었다. 무전해 니켈/무전해 구리 UBM에서는 금속간 화합물 성장이 느리고, 비정질로 도금되는 무전해 Ni의 륵성으로 인해 금속간 화합물과의 결정학적 불일치가 커져 다각형의 Ni3Sn4상이 형성되어 무전해 구리 UBM의 경우에 비해 범프 접합 강도가 높게 나타났다. 따라서 무전해 도금을 이용하여 Cu 칩의 Cu pad 위에 솔더 플립칩 공정에 응용하기 위한 UBM 제작시 무전해 니켈/무전해 구리 UBM을 선택하는 것이 접합 강도 측면에서 유리하다는 것을 확인하였다.다.

저자
  • 나재웅 | Na, Jae-Ung
  • 백경욱 | 백경욱
