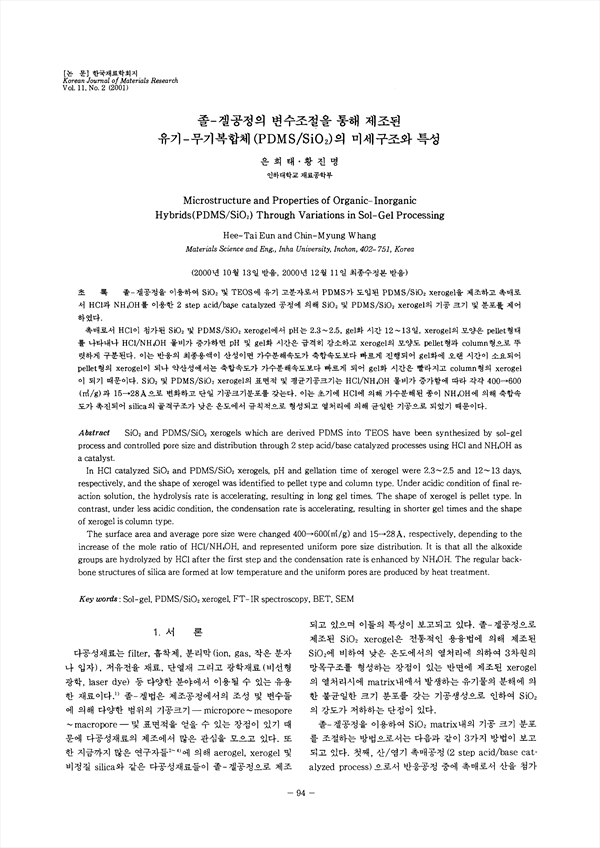

졸-겔공정을 이용하여 SiO2 및 TEOS에 유기 고분자로서 PDMS가 도입된 PDMS/SiO2 xerogel을 제조하고 촉매로서 HCI과 NH4OH를 이용한 2 step acid/base catalyzed공정에 의해 SiO2 및 PDMS/SiO2 xerogel의 기공 크기 및 분포를 제어하였다. 촉매로서 HCl이 첨가된 SiO2 및 PDMS/SiO2 xerogel에서 PH는 2.3~2.5, gel화 시간 12~13일, xerogel의 모양은 Pellet형태를 나타내나 HCl/NH4OH 몰비가 증가하면 pH 및 gel화 시간은 급격히 감소하고 xerogel의 모양도 pellet형과 column형으로 뚜렷하게 구분된다. 이는 반응의 최종용액이 산성이면 가수분해속도가 축합속도보다 빠르게 진행되어 9el화에 오랜 시간이 소요되어 pellet형의 Xerogel이 되나 약산성에서는 축합속도가 가수분해속도보다 빠르게 되어 gel화 시간은 빨라지고 column형의 xerogel이 되기 때문이다 SiO2 및 PDMS/SiO2, xerogel의 표면적 및 평균기공크기는 HCl/NH4OH 몰비가 증가함에 따라 각각 400→600(m2/g)과 15→28Å 으로 변화하고 단일 기공크기분포를 갖는다. 이는 초기에 HCl에 의해 가수분해된 종이 NH4OH에 의해 축합속도가 촉진되어 silica의 골격구조가 낮은 온도에서 규칙적으로 형성되고 열처리에 의해 균일한 기공으로 되었기 때문이다.

• 은희태 | Eun, Hui-Tae
• 황진명 | 황진명
