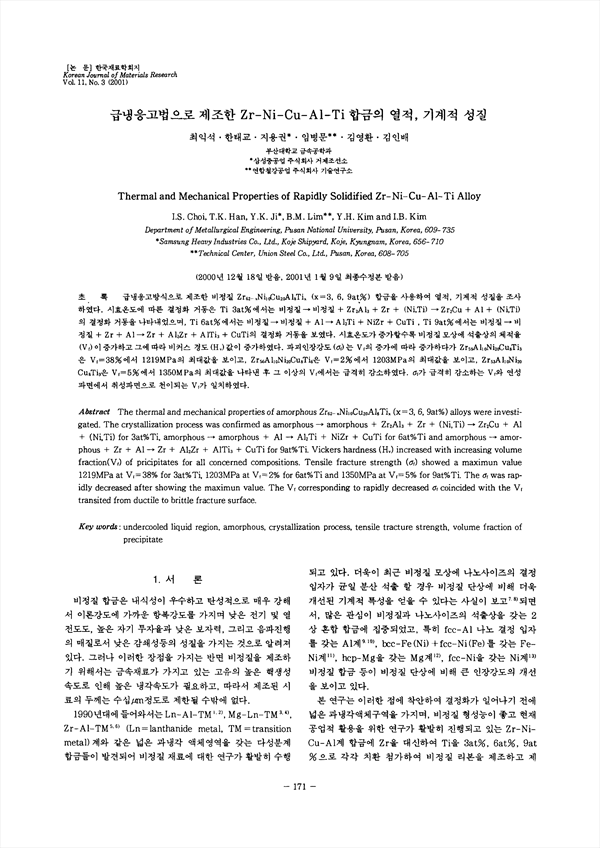

급냉응고방식으로 제조한 비정질 Z r62-xN i10C u20A l8 Tix (x=3, 6, 9at%) 합금을 사용하여 열적, 기계적 성질을 조사하였다. 시효온도에 따른 결정화 거동은 Ti 3at%에서는 비정질→비정질+Z r2A l3+Zr+(Ni,Ti)→Z r2Cu+Al+(Ni,Ti)의 결정화 거동을 나타내었으며, Ti 6at%에서는 비정질→비정질+Al→A l2Ti+NiZr+CuTi, Ti 9at%에서는 비정질→비정질+Zr+Al→Zr+A l2Zr+Al Ti3+CuTi의 결정화 거동을 보였다. 시효온도가 증가할수록 비정질 모상에 석출상의 체적율( Vf )이 증가하고 그에 따라 비커스 경도 ( Hv )간이 증가하였다. 파괴인장강도(σf )는 Vf 의 증가에 따라 증가하다가 Z r59A l10N i20C u8 Ti3은 Vf =38%에서 1219MPa의 최대값을 보이고, Z r56A l10N i20C u8 Ti6은 Vf =2%에서 1203MPa의 최대값을 보이고, Z r53A l10N i20C u8 Ti9 Vf =5%에서 1350MPa의 최대값을 나타낸 후 그 이상의 Vf 에서는 급격히 감소하였다. σf 가 급격히 감소하는 Vf 와 연성 파면에서 취성파면으로 천이되는 Vf 가 일치하였다.f/가 일치하였다.

• 최익석 | Choe, Ik-Seok
• 한태교 | 한태교
• 지용권 | 지용권
• 임병문 | 임병문
• 김영환 | 김영환
• 김인배 | 김인배
