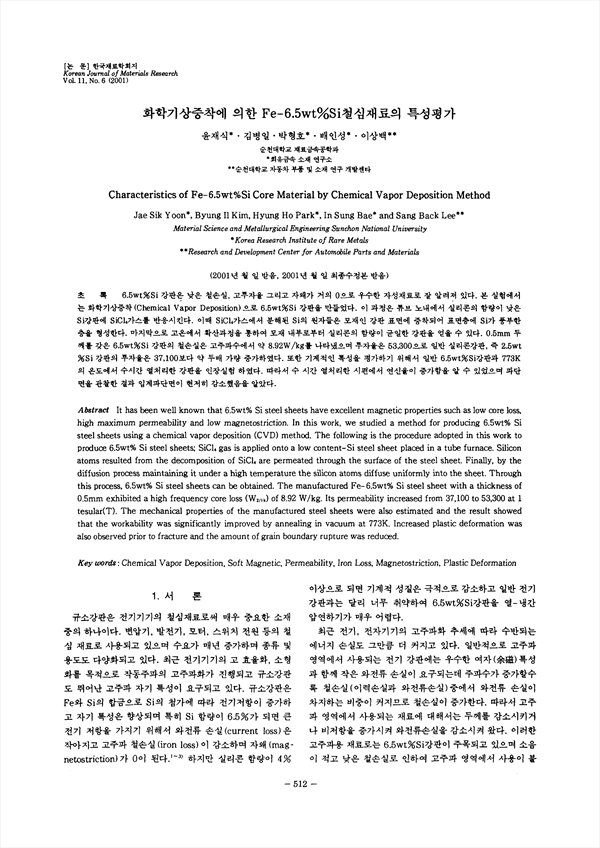

6.5wt%Si강판을 낮은 철손실, 고투자율 그리고 자왜가 거의 0으로 우수한 자성재료로 잘 알려져 있다. 본 실험에서는 화학기상증착 (Chemical Vapor Deposition)으로 6.5wt%Si 강판을 만들었다 이 과정은 튜브 노내에서 실리콘의 함량이 낮은 Si강판에 SiCl4가스를 반응시킨다. 이때 SiCl4가스에서 분해된 Si의 원자들은 모재인 강판 표면에 증착되어 표면층에 Si가 풍부한 층을 형성한다. 마지막으로 고온에서 확산과정을 통하여 모재 내부로부터 실리콘의 함량이 균일한 강판을 얻을 수 있다. 0.5mm두께를 갖은 6.5wt%Si 강판의 철손실은 고주파수에서 약 8.92W/kg를 나타냈으며 투자율은 53,300으로 일반 실리콘강판, 즉 2.5wt%Si강판의 투자율 37,100보다 약 두배 가량 증가하였다. 또한 기계적인 특성을 평가하기 위해서 일반 0.5wt%Si강판과 773K의 온도에서 수시간 열처리한 강판을 인장실험 하였다. 따라서 수 시간 열처리한 시편에서 연신율이 증가함을 알 수 있었으며 파단면을 관찰한 결과 입 계파단면이 현저히 감소했음을 알았다

• 윤재식 | Yun, Jae-Sik
• 김병일 | 김병일
• 박형호 | 박형호
• 배인성 | 배인성
• 이상백 | 이상백
