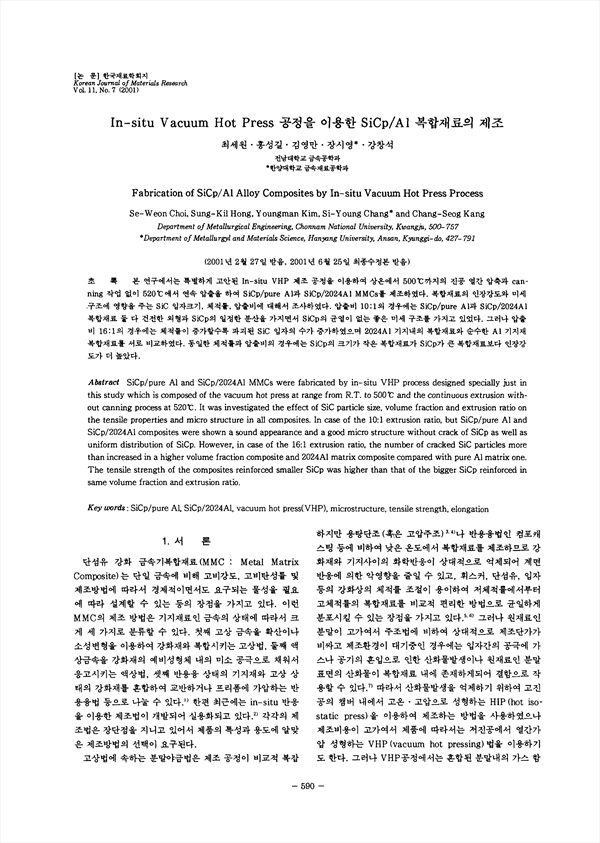

본 연구에서는 특별하게 고안된 In-situ VHP 제조 공정을 이용하여 상온에서 500˚C까지의 진공 열간 압축과 canning 작업 없이 520˚C에서 연속 압출옳 하여 Sicp/pure Al과 SiCp/2024Al MMCs를 제조하였다. 복합재료의 인장강도와 미세구조에 영향을 주는 SiC 입자크기, 체적률, 압출비에 대해서 조사하였다. 압출비 10:1의 경우에는 SiCp/pure Al과 SiCp/2024Al 복합재료 둘 다 건전한 외형과 SiCp의 일정한 분산을 가지면서 SiCp의 균열이 없는 좋은 미세 구조를 가지고 있었다. 그러나 압출비 16:1의 경우에는 체적률이 증가할수록 파괴된 SiC 입자의 수가 증가하였으며 2024Al 기지내의 복합재료와 순수한 Al 기지재 복합재료를 서로 비교하였다. 동일한 체적률과 압출비의 경우에는 SiCp의 크기가 작은 복합재료가 SiCp가 큰 복합재료보다 인장강도가 더 높았다.

• 최세원 | Choe, Se-Won
• 홍성길 | 홍성길
• 김영만 | 김영만
• 장시영 | 장시영
• 강창석 | 강창석
