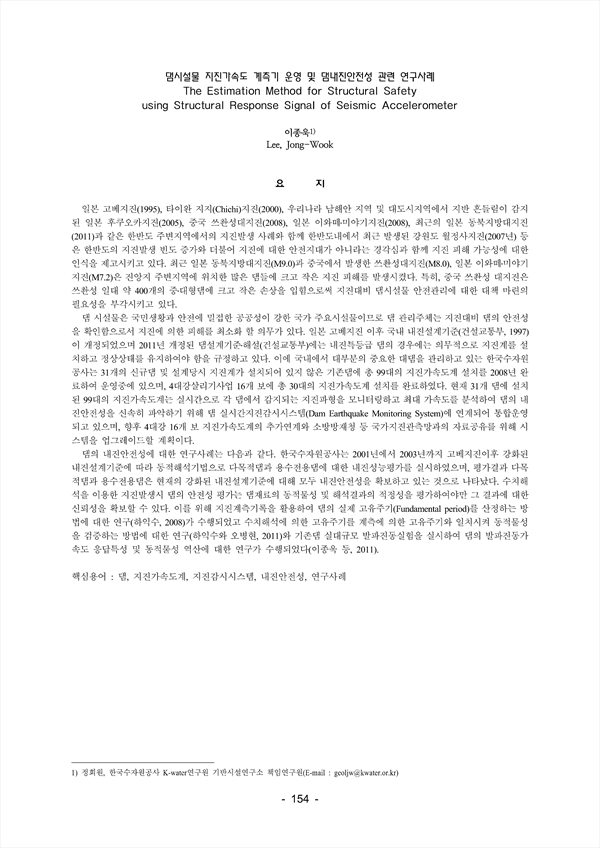

댐시설물 지진가속도 계측기 운영 및 댐내진안전성 관련 연구사례

The Estimation Method for Structural Safety using Structural Response Signal of Seismic Accelerometer

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/301880
서비스가 종료되어 열람이 제한될 수 있습니다.
한국방재학회 (Korean Society Of Hazard Mitigation)
초록

일본 고베지진(1995), 타이완 지지(Chichi)지진(2000), 우리나라 남해안 지역 및 대도시지역에서 지반 흔들림이 감지된 일본 후쿠오카지진(2005), 중국 쓰촨성대지진(2008), 일본 이와떼·미야기지진(2008), 최근의 일본 동북지방대지진(2011)과 같은 한반도 주변지역에서의 지진발생 사례와 함께 한반도내에서 최근 발생된 강원도 월정사지진(2007년) 등은 한반도의 지진발생 빈도 증가와 더불어 지진에 대한 안전지대가 아니라는 경각심과 함께 지진 피해 가능성에 대한 인식을 제고시키고 있다. 최근 일본 동북지방대지진(M9.0)과 중국에서 발생한 쓰촨성대지진(M8.0), 일본 이와떼·미야기지진(M7.2)은 진앙지 주변지역에 위치한 많은 댐들에 크고 작은 지진 피해를 발생시켰다. 특히, 중국 쓰촨성 대지진은 쓰촨성 일대 약 400개의 중·대형댐에 크고 작은 손상을 입힘으로써 지진대비 댐시설물 안전관리에 대한 대책 마련의 필요성을 부각시키고 있다.
댐 시설물은 국민생황과 안전에 밀접한 공공성이 강한 국가 주요시설물이므로 댐 관리주체는 지진대비 댐의 안전성을 확인함으로서 지진에 의한 피해를 최소화 할 의무가 있다. 일본 고베지진 이후 국내 내진설계기준(건설교통부, 1997)이 개정되었으며 2011년 개정된 댐설계기준·해설(건설교통부)에는 내진특등급 댐의 경우에는 의무적으로 지진계를 설치하고 정상상태를 유지하여야 함을 규정하고 있다. 이에 국내에서 대부분의 중요한 대댐을 관리하고 있는 한국수자원공사는 31개의 신규댐 및 설계당시 지진계가 설치되어 있지 않은 기존댐에 총 99대의 지진가속도계 설치를 2008년 완료하여 운영중에 있으며, 4대강살리기사업 16개 보에 총 30대의 지진가속도계 설치를 완료하였다. 현재 31개 댐에 설치된 99대의 지진가속도계는 실시간으로 각 댐에서 감지되는 지진파형을 모니터링하고 최대 가속도를 분석하여 댐의 내진안전성을 신속히 파악하기 위해 댐 실시간지진감시시스템(Dam Earthquake Monitoring System)에 연계되어 통합운영되고 있으며, 향후 4대강 16개 보 지진가속도계의 추가연계와 소방방재청 등 국가지진관측망과의 자료공유를 위해 시스템을 업그레이드할 계획이다.
댐의 내진안전성에 대한 연구사례는 다음과 같다. 한국수자원공사는 2001년에서 2003년까지 고베지진이후 강화된 내진설계기준에 따라 동적해석기법으로 다목적댐과 용수전용댐에 대한 내진성능평가를 실시하였으며, 평가결과 다목적댐과 용수전용댐은 현재의 강화된 내진설계기준에 대해 모두 내진안전성을 확보하고 있는 것으로 나타났다. 수치해석을 이용한 지진발생시 댐의 안전성 평가는 댐재료의 동적물성 및 해석결과의 적정성을 평가하여야만 그 결과에 대한 신뢰성을 확보할 수 있다. 이를 위해 지진계측기록을 활용하여 댐의 실제 고유주기(Fundamental period)를 산정하는 방법에 대한 연구(하익수, 2008)가 수행되었고 수치해석에 의한 고유주기를 계측에 의한 고유주기와 일치시켜 동적물성을 검증하는 방법에 대한 연구(하익수와 오병현, 2011)와 기존댐 실대규모 발파진동실험을 실시하여 댐의 발파진동가속도 응답특성 및 동적물성 역산에 대한 연구가 수행되었다(이종욱 등, 2011).

저자
  • 이종욱(정회원, 한국수자원공사 K-water연구원 기반시설연구소 책임연구원) | Lee, Jong-Wook
