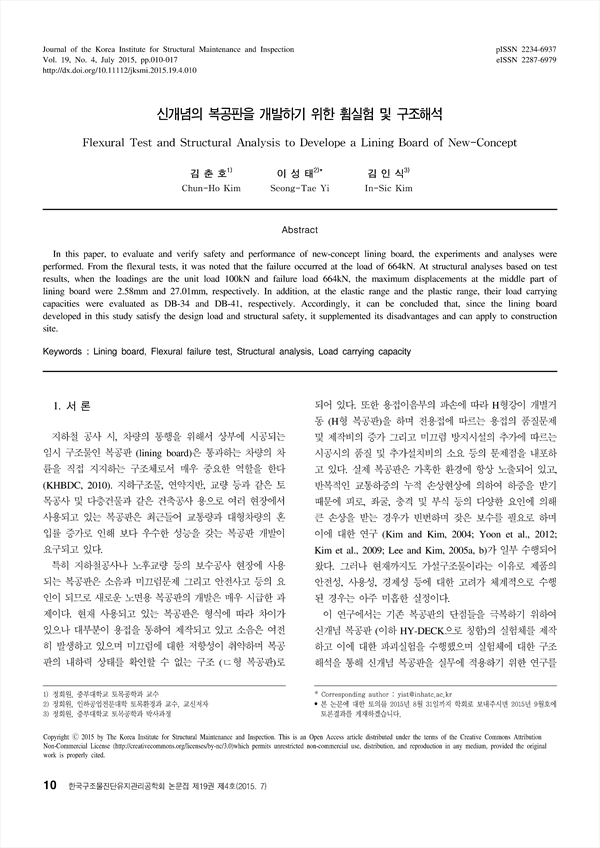

신개념의 복공판을 개발하기 위한 휨실험 및 구조해석 KCI 등재

Flexural Test and Structural Analysis to Develope a Lining Board of New-Concept

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/305174
서비스가 종료되어 열람이 제한될 수 있습니다.
한국구조물진단유지관리공학회 논문집 (Journal of The Korea Institute for Structural Maintenance and Inspection)
한국구조물진단유지관리공학회 (The Korea Institute For Structural Maintenance and Inspection)
초록

이 논문에서는 신개념 복공판의 안전성 검토와 성능을 검증하기 위해서 이 논문과 같이 제출된 매개변수해석 논문에서 결정된 크기의 복공판에 대한 휨파괴 실험과 유한요소해석을 수행하였다. 실험결과, 최대하중 664kN에서 균열의 발생에 연이은 파괴가 발생되었고 실험결과에 대한 구조해석을 실시한 결과, 복공판 중앙부에서의 단위하중 100kN일 때와 파괴하중 664kN일 때 최대변위값은 각각 2.58mm와 27.01mm였다. 또한, 내하력에 대한 평가를 수행한 결과, 탄성범위와 소성범위에서의 내하력은 각각 DB-34와 DB-41로 평가되었다. 따라서 이 연구에서 개발한 신개념 복공판은 설계하중과 구조적 안전성을 만족함으로서 기존 복공판의 단점을 보완했다고 판단되며 실무에 적용이 가능한 것으로 사료된다.

In this paper, to evaluate and verify safety and performance of new-concept lining board, the experiments and analyses were performed. From the flexural tests, it was noted that the failure occurred at the load of 664kN. At structural analyses based on test results, when the loadings are the unit load 100kN and failure load 664kN, the maximum displacements at the middle part of lining board were 2.58mm and 27.01mm, respectively. In addition, at the elastic range and the plastic range, their load carrying capacities were evaluated as DB-34 and DB-41, respectively. Accordingly, it can be concluded that, since the lining board developed in this study satisfy the design load and structural safety, it supplemented its disadvantages and can apply to construction site.

저자
  • 김춘호(정회원, 중부대학교 토목공학과 교수) | Chun-Ho Kim
  • 이성태(정회원, 인하공업전문대학 토목환경과 교수) | Seong-Tae Yi 교신저자
  • 김인식(정회원, 중부대학교 토목공학과 박사과정) | In-Sic Kim
