논문 상세보기
pp.135-145

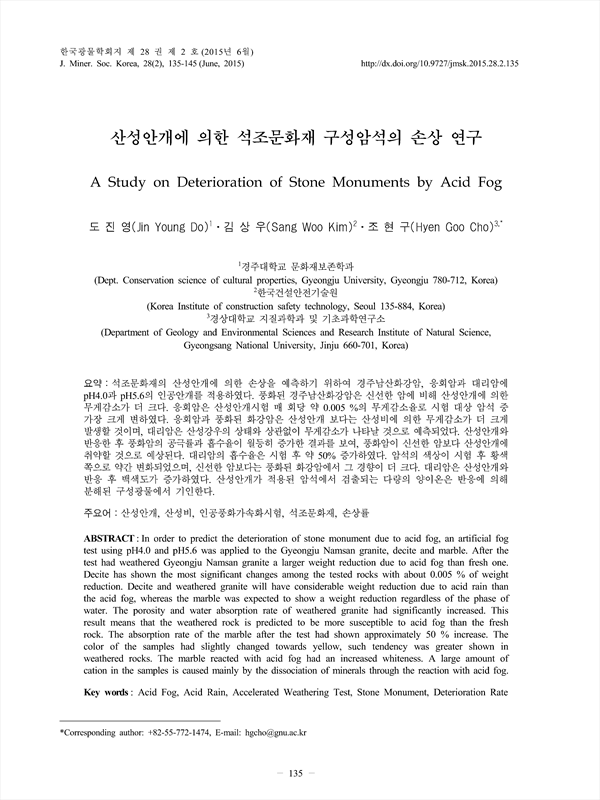

석조문화재의 산성안개에 의한 손상을 예측하기 위하여 경주남산화강암, 응회암과 대리암에 pH4.0과 pH5.6의 인공안개를 적용하였다. 풍화된 경주남산화강암은 신선한 암에 비해 산성안개에 의한 무게감소가 더 크다. 응회암은 산성안개시험 매 회당 약 0.005 %의 무게감소율로 시험 대상 암석 중 가장 크게 변하였다. 응회암과 풍화된 화강암은 산성안개 보다는 산성비에 의한 무게감소가 더 크게 발생할 것이며, 대리암은 산성강우의 상태와 상관없이 무게감소가 나타날 것으로 예측되었다. 산성안개와 반응한 후 풍화암의 공극률과 흡수율이 월등히 증가한 결과를 보여, 풍화암이 신선한 암보다 산성안개에 취약할 것으로 예상된다. 대리암의 흡수율은 시험 후 약 50% 증가하였다. 암석의 색상이 시험 후 황색 쪽으로 약간 변화되었으며, 신선한 암보다는 풍화된 화강암에서 그 경향이 더 크다. 대리암은 산성안개와 반응 후 백색도가 증가하였다. 산성안개가 적용된 암석에서 검출되는 다량의 양이온은 반응에 의해 분해된 구성광물에서 기인한다.
In order to predict the deterioration of stone monument due to acid fog, an artificial fog test using pH4.0 and pH5.6 was applied to the Gyeongju Namsan granite, decite and marble. After the test had weathered Gyeongju Namsan granite a larger weight reduction due to acid fog than fresh one. Decite has shown the most significant changes among the tested rocks with about 0.005 % of weight reduction. Decite and weathered granite will have considerable weight reduction due to acid rain than the acid fog, whereas the marble was expected to show a weight reduction regardless of the phase of water. The porosity and water absorption rate of weathered granite had significantly increased. This result means that the weathered rock is predicted to be more susceptible to acid fog than the fresh rock. The absorption rate of the marble after the test had shown approximately 50 % increase. The color of the samples had slightly changed towards yellow, such tendency was greater shown in weathered rocks. The marble reacted with acid fog had an increased whiteness. A large amount of cation in the samples is caused mainly by the dissociation of minerals through the reaction with acid fog.
