논문 상세보기

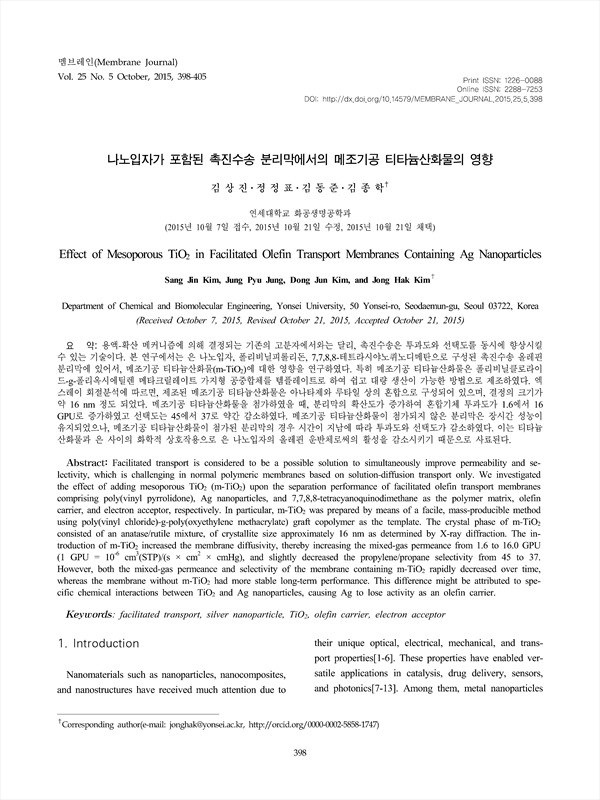

용액-확산 메커니즘에 의해 결정되는 기존의 고분자에서와는 달리, 촉진수송은 투과도와 선택도를 동시에 향상시킬 수 있는 기술이다. 본 연구에서는 은 나노입자, 폴리비닐피롤리돈, 7,7,8,8-테트라시야노퀴노디메탄으로 구성된 촉진수송 올레핀 분리막에 있어서, 메조기공 티타늄산화물(m-TiO2)에 대한 영향을 연구하였다. 특히 메조기공 티타늄산화물은 폴리비닐클로라이 드-g-폴리옥시에틸렌 메타크릴레이트 가지형 공중합체를 템플레이트로 하여 쉽고 대량 생산이 가능한 방법으로 제조하였다. 엑 스레이 회절분석에 따르면, 제조된 메조기공 티타늄산화물은 아나타제와 루타일 상의 혼합으로 구성되어 있으며, 결정의 크기가 약 16 nm 정도 되었다. 메조기공 티타늄산화물을 첨가하였을 때, 분리막의 확산도가 증가하여 혼합기체 투과도가 1.6에서 16 GPU로 증가하였고 선택도는 45에서 37로 약간 감소하였다. 메조기공 티타늄산화물이 첨가되지 않은 분리막은 장시간 성능이 유지되었으나, 메조기공 티타늄산화물이 첨가된 분리막의 경우 시간이 지남에 따라 투과도와 선택도가 감소하였다. 이는 티타늄 산화물과 은 사이의 화학적 상호작용으로 은 나노입자의 올레핀 운반체로써의 활성을 감소시키기 때문으로 사료된다.
Facilitated transport is considered to be a possible solution to simultaneously improve permeability and selectivity, which is challenging in normal polymeric membranes based on solution-diffusion transport only. We investigated the effect of adding mesoporous TiO2 (m-TiO2) upon the separation performance of facilitated olefin transport membranes comprising poly(vinyl pyrrolidone), Ag nanoparticles, and 7,7,8,8-tetracyanoquinodimethane as the polymer matrix, olefin carrier, and electron acceptor, respectively. In particular, m-TiO2 was prepared by means of a facile, mass-producible method using poly(vinyl chloride)-g-poly(oxyethylene methacrylate) graft copolymer as the template. The crystal phase of m-TiO2 consisted of an anatase/rutile mixture, of crystallite size approximately 16 nm as determined by X-ray diffraction. The introduction of m-TiO2 increased the membrane diffusivity, thereby increasing the mixed-gas permeance from 1.6 to 16.0 GPU (1 GPU = 10-6 cm3(STP)/(s × cm2 × cmHg), and slightly decreased the propylene/propane selectivity from 45 to 37. However, both the mixed-gas permeance and selectivity of the membrane containing m-TiO2 rapidly decreased over time, whereas the membrane without m-TiO2 had more stable long-term performance. This difference might be attributed to specific chemical interactions between TiO2 and Ag nanoparticles, causing Ag to lose activity as an olefin carrier.
2. Experimental
2.1. Materials
2.2. Synthesis of PVC-g-POEM
2.3. Synthesis of m-TiO2
2.4. Preparation of membranes
2.5. Separation performance
3. Results and discussion
4. Conclusions
Acknowledgements
Reference
