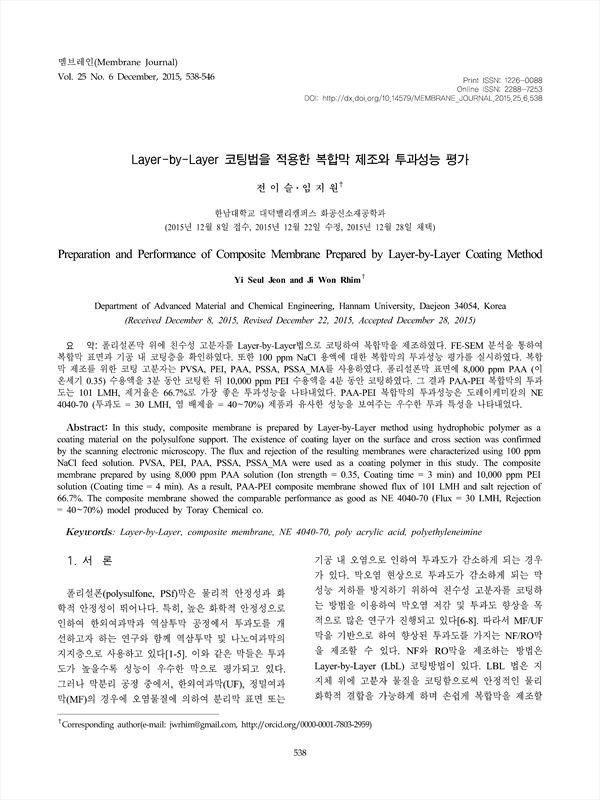

폴리설폰막 위에 친수성 고분자를 Layer-by-Layer법으로 코팅하여 복합막을 제조하였다. FE-SEM 분석을 통하여 복합막 표면과 기공 내 코팅층을 확인하였다. 또한 100 ppm NaCl 용액에 대한 복합막의 투과성능 평가를 실시하였다. 복합 막 제조를 위한 코팅 고분자는 PVSA, PEI, PAA, PSSA, PSSA_MA를 사용하였다. 폴리설폰막 표면에 8,000 ppm PAA (이 온세기 0.35) 수용액을 3분 동안 코팅한 뒤 10,000 ppm PEI 수용액을 4분 동안 코팅하였다. 그 결과 PAA-PEI 복합막의 투과 도는 101 LMH, 제거율은 66.7%로 가장 좋은 투과성능을 나타내었다. PAA-PEI 복합막의 투과성능은 도레이케미칼의 NE 4040-70 (투과도 = 30 LMH, 염 배제율 = 40~70%) 제품과 유사한 성능을 보여주는 우수한 투과 특성을 나타내었다.

In this study, composite membrane is prepared by Layer-by-Layer method using hydrophobic polymer as a coating material on the polysulfone support. The existence of coating layer on the surface and cross section was confirmed by the scanning electronic microscopy. The flux and rejection of the resulting membranes were characterized using 100 ppm NaCl feed solution. PVSA, PEI, PAA, PSSA, PSSA_MA were used as a coating polymer in this study. The composite membrane prepared by using 8,000 ppm PAA solution (Ion strength = 0.35, Coating time = 3 min) and 10,000 ppm PEI solution (Coating time = 4 min). As a result, PAA-PEI composite membrane showed flux of 101 LMH and salt rejection of 66.7%. The composite membrane showed the comparable performance as good as NE 4040-70 (Flux = 30 LMH, Rejection = 40~70%) model produced by Toray Chemical co.

1. 서 론
2. 실 험
3. 결과 및 토의
4. 결 론
감사
Reference

• 전이슬(한남대학교 대덕밸리캠퍼스 화공신소재공학과) | Yi Seul Jeon
• 임지원(한남대학교 대덕밸리캠퍼스 화공신소재공학과) | Ji Won Rhim Corresponding author
