pp.635-645

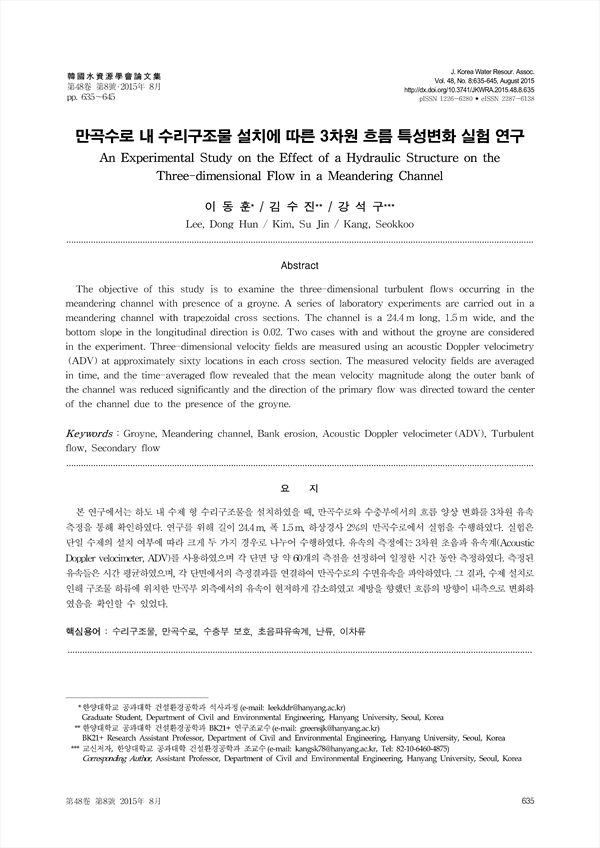

본 연구에서는 하도 내 수제 형 수리구조물을 설치하였을 때, 만곡수로와 수충부에서의 흐름 양상 변화를 3차원 유속 측정을 통해 확인하였다. 연구를 위해 길이 24.4m, 폭 1.5m, 하상경사 2%의 만곡수로에서 실험을 수행하였다. 실험은 단일 수제의 설치 여부에 따라 크게 두 가지 경우로 나누어 수행하였다. 유속의 측정에는 3차원 초음파 유속계(Acoustic Doppler velocimeter, ADV)를 사용하였으며 각 단면 당 약60개의 측점을선정하여 일정한시간 동안측정하였다. 측정된 유속들은시간평균하였으며, 각단면에서의측정결과를연결하여만곡수로의수면유속을파악하였다. 그결과, 수제설치로 인해구조물하류에위치한만곡부외측에서의유속이현저하게감소하였고제방을향했던흐름의방향이내측으로변화하 였음을 확인할 수 있었다.
The objective of this study is to examine the three-dimensional turbulent flows occurring in the meandering channel with presence of a groyne. A series of laboratory experiments are carried out in a meandering channel with trapezoidal cross sections. The channel is a 24.4 m long, 1.5 m wide, and the bottom slope in the longitudinal direction is 0.02. Two cases with and without the groyne are considered in the experiment. Three-dimensional velocity fields are measured using an acoustic Doppler velocimetry (ADV) at approximately sixty locations in each cross section. The measured velocity fields are averaged in time, and the time-averaged flow revealed that the mean velocity magnitude along the outer bank of the channel was reduced significantly and the direction of the primary flow was directed toward the center of the channel due to the presence of the groyne.
