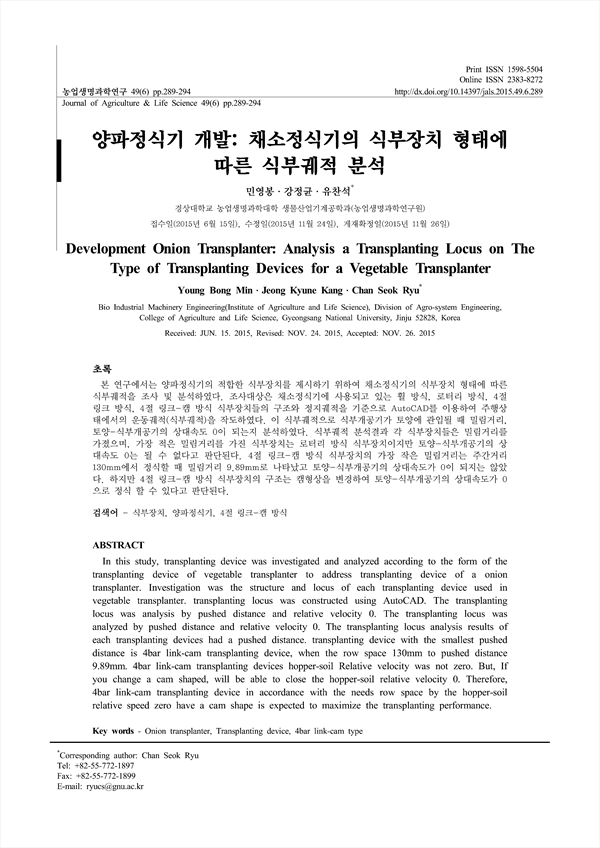

pp.289-294
본 연구에서는 양파정식기의 적합한 식부장치를 제시하기 위하여 채소정식기의 식부장치 형태에 따른 식부궤적을 조사 및 분석하였다. 조사대상은 채소정식기에 사용되고 있는 휠 방식, 로터리 방식, 4절 링크 방식, 4절 링크-캠 방식 식부장치들의 구조와 정지궤적을 기준으로 AutoCAD를 이용하여 주행상 태에서의 운동궤적(식부궤적)을 작도하였다. 이 식부궤적으로 식부개공기가 토양에 관입될 때 밀림거리, 토양-식부개공기의 상대속도 0이 되는지 분석하였다. 식부궤적 분석결과 각 식부장치들은 밀림거리를 가졌으며, 가장 적은 밀림거리를 가진 식부장치는 로터리 방식 식부장치이지만 토양-식부개공기의 상 대속도 0는 될 수 없다고 판단된다. 4절 링크-캠 방식 식부장치의 가장 작은 밀림거리는 주간거리 130mm에서 정식할 때 밀림거리 9.89mm로 나타났고 토양-식부개공기의 상대속도가 0이 되지는 않았 다. 하지만 4절 링크-캠 방식 식부장치의 구조는 캠형상을 변경하여 토양-식부개공기의 상대속도가 0 으로 정식 할 수 있다고 판단된다.
In this study, transplanting device was investigated and analyzed according to the form of the transplanting device of vegetable transplanter to address transplanting device of a onion transplanter. Investigation was the structure and locus of each transplanting device used in vegetable transplanter. transplanting locus was constructed using AutoCAD. The transplanting locus was analysis by pushed distance and relative velocity 0. The transplanting locus was analyzed by pushed distance and relative velocity 0. The transplanting locus analysis results of each transplanting devices had a pushed distance. transplanting device with the smallest pushed distance is 4bar link-cam transplanting device, when the row space 130mm to pushed distance 9.89mm. 4bar link-cam transplanting devices hopper-soil Relative velocity was not zero. But, If you change a cam shaped, will be able to close the hopper-soil relative velocity 0. Therefore, 4bar link-cam transplanting device in accordance with the needs row space by the hopper-soil relative speed zero have a cam shape is expected to maximize the transplanting performance.
