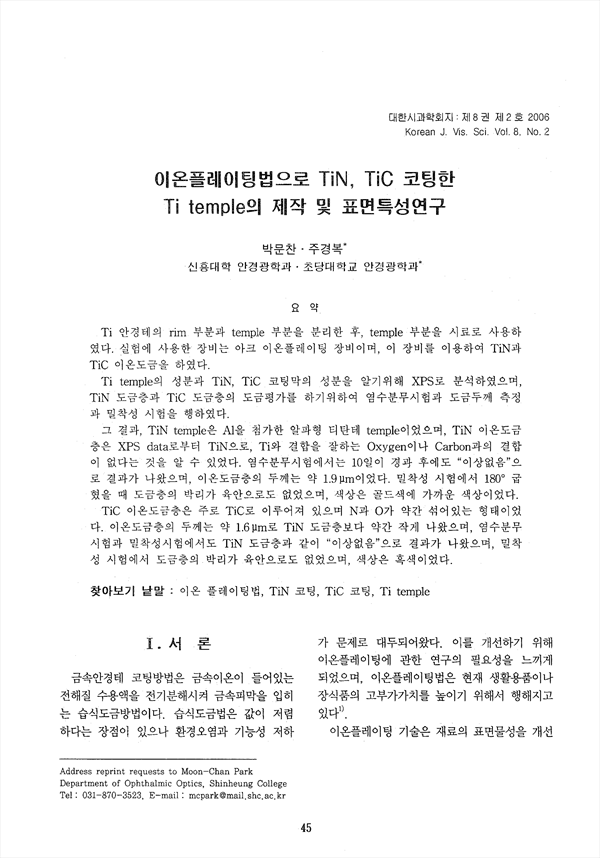

Ti 안경 태 의 nm 부분과 temple 부분을 분리 한 후， temple 부분을 시 료로 사용하 였다. 실험에 사용한 장비는 아크 이온플레이팅 장비이며， 이 장비를 이용하여 TiN과 TiC 이온도금을 하였다. Ti temple의 성분과 TiN, TiN 도금층과 TiC 도금층의 과 밀착성 시험을 행하였다. 그 결과， TiN temple은 Al을 첨가한 알파형 티탄테 temple이었으며， TiN 이온도금 층은 XPS data로부터 TiN으로， Ti와 결합을 잘하는 Oxygen이나 Carbon과의 결합 이 없다는 것을 알 수 있었다. 염수분무시험에서는 10 일이 경과 후에도 “이상없음”으 로 결과가 나왔으며， 이온도금층의 두께는 약 l.9 ]lm 이었다. 밀착성 시험에서 180。굽 혔을 때 도금층의 박리가 육안으로도 없었으며， 색상은 골드색에 가까운 색상이었다. TiC 이온도금층은 주로 TiC로 이루어져 있으며 N과 0가 약간 섞어있는 형태이었 다. 이온도금층의 두께는 약 l.6 jlm로 TíN 도금층보다 약간 작게 나왔으며， 염수분무 시험과 밀착성시험에서도 TiN 도금층과 같이 “이상없음”으로 결과가 나왔으며， 밀착 성 시험에서 도금층의 박리가 육안으로도 없었으며， 색상은 흑색이었다.

After Ti temples ware separated with Ti rims from Ti frames, they were used as sample for TiN, TiC coating. TiN, TiC were deposited on a Ti temple by ion plating method. XPS was used to analyze the composition of Ti temple, TiN film, and TiC film. The salt spray test and coating thickness measurement and adhesion test were conducted for TiN, TiC coating films on the Ti temples to evaluate the quality of the TiN, TiC films. The results obtained were revealed that Ti temple contained small amounts of Al and Ti mainly called Q - Ti. From XPS data, the TiN coating film was TiN which did not combine with 0 and C. TiN coating film was not changed in a 10 days for the spray salt test and the thickness of the film was about 1.9 Jlm. When the temple was bended at the 180", anything peeling from TiN coating could not be seen with the aided eyes in adhesion test, the color of TiN coating was similar to gold color. TiC film was consisted of mainly TiC an때 small amounts of N and O. The thickness of TiC film was about 1.6 Jlm and was less than the thickness of TiC coating. As a TiN coating, anything peeling from TiN coating could not be seen with the aided eyes when the temple was bended at the 180 and the color of TiN coating was black color

• 박문찬(신흥대학 안경광학과) | Moon-Chan Park
• 주경복(초당대학교 안경광학과) | Kyung-Bok Joo
