논문 상세보기
pp.403-412

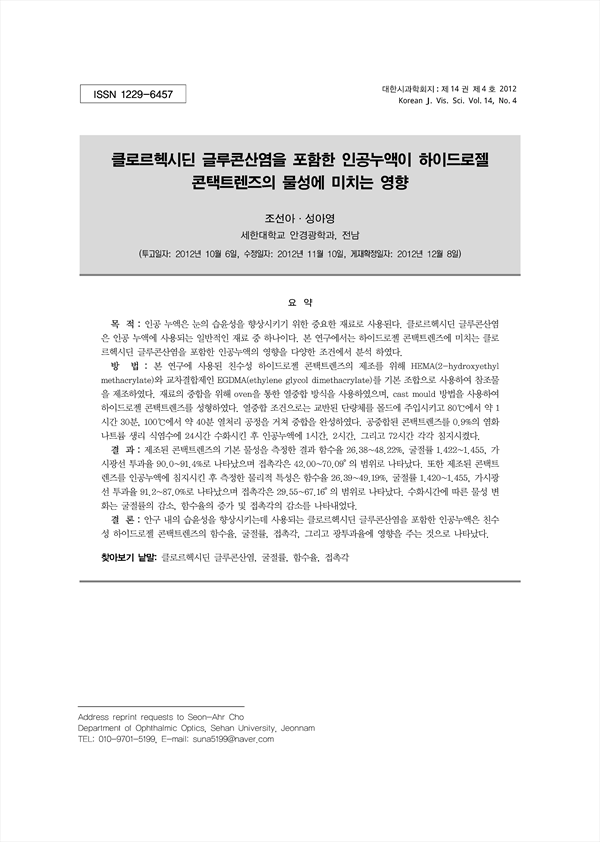

목적: 인공 누액은 눈의 습윤성을 향상시키기 위한 중요한 재료로 사용된다. 클로르헥시딘 글루콘산염 은 인공 누액에 사용되는 일반적인 재료 중 하나이다. 본 연구에서는 하이드로젤 콘택트렌즈에 미치는 클로르헥시딘 글루콘산염을 포함한 인공누액의 영향을 다양한 조건에서 분석 하였다. 방법: 본 연구에 사용된 친수성 하이드로젤 콘택트렌즈의 제조를 위해 HEMA(2-hydroxyethyl methacrylate)와 교차결합제인EGDMA(ethylene glycol dimethacrylate)를 기본 조합으로 사용하여 참조물 을 제조하였다. 재료의 중합을 위해 oven을 통한 열중합 방식을 사용하였으며, cast mould 방법을 사용하여 하이드로젤 콘택트렌즈를 성형하였다. 열중합 조건으로는 교반된 단량체를 몰드에 주입시키고80℃에서 약 1 시간 30분, 100℃에서 약 40분 열처리 공정을 거쳐 중합을 완성하였다. 공중합된 콘택트렌즈를0.9%의 염화나트륨 생리 식염수에 24시간 수화시킨 후 인공누액에 1시간, 2시간, 그리고 72시간 각각 침지시켰다. 결과: 제조된 콘택트렌즈의 기본 물성을 측정한 결과 함수율 26.38~48.22%, 굴절률 1.422~1.455, 가 시광선 투과율 90.0~91.4%로 나타났으며 접촉각은 42.00~70.09°의 범위로 나타났다. 또한 제조된 콘택트 렌즈를 인공누액에 침지시킨 후 측정한 물리적 특성은 함수율 26.39~49.19%, 굴절률 1.420~1.455, 가시광 선 투과율 91.2~87.0%로 나타났으며 접촉각은 29.55~67.16°의 범위로 나타났다. 수화시간에 따른 물성 변 화는 굴절률의 감소, 함수율의 증가 및 접촉각의 감소를 나타내었다. 결론: 안구 내의 습윤성을 향상시키는데 사용되는 클로르헥시딘 글루콘산염을 포함한 인공누액은 친수 성 하이드로젤 콘택트렌즈의 함수율, 굴절률, 접촉각, 그리고 광투과율에 영향을 주는 것으로 나타났다.
Purpose: Artificial tear is considered as an important functional material for wetting condition of human eyes. Chlorhexidine gluconic acid is one of the general materials used for artificial tear. In this study, the impacts of artificial tear including chlorhexidine gluconic acid on the hydrogel contact lens were analyzed in various conditions. Methods: HEMA (2-hydroxyethyl methacrylate) and the cross-linking agent EGDMA (ethylene glycol dimethacrylate) were determined to be used as the basic to produce soft hydrogel contact lens. Also, 20% each of NVP (n-vinyl-2-pyrrolidone) and MMA (methyl methacrylate) were added to this combination for classification of water content. The cast mould method for the thermal copolymerization was used to fabricate the contact lens. The mixture was heated at 80℃for 1 hr 30 mins and 100℃ for 40 mins to produce the contact lens. The copolymerized contact lenses were stored in a 0.9% NaCl normal saline for 24 hours and then in artificial tear for 3, 5, 10 min. and 1, 2, 72hours. respectively. Result: Measurement of the physical properties of the copolymerized polymer showed that water content, refractive index, visible ray transmittance and contact angle were in the range of 26.38~ 49.19%, 1.422~1.455, 90.0~91.4% and 42.00~70.09°, respectively. In addition, in the physical property measured after soaking into artificial tear, the water content, refractive index, visible ray transmittance and contact angle were in the range of 26.39~49.19%, 1.420~1.455, 91.4~87.0%, and 29.55~70.09°, respectively. The changes of the physical property depending on hydration time showed the decrease of refractive index, increase of water content and decrease of contact angle. Conclusion: Artificial tear including chlorhexidine gluconic acid which is used as wetting material, influenced water content, refractive index, contact angle and spectral transmittance of a hydrogel contact lenses.
