논문 상세보기

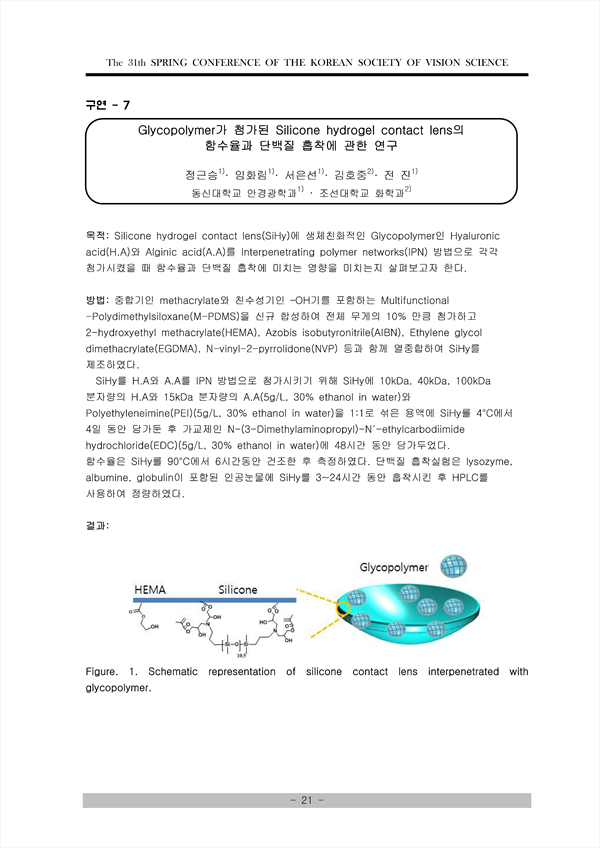

목적: Silicone hydrogel contact lens(SiHy)에 생체친화적인 Glycopolymer인 Hyaluronic acid(H.A)와 Alginic acid(A.A)를 Interpenetrating polymer networks(IPN) 방법으로 각각 첨가시켰을 때 함수율과 단백질 흡착에 미치는 영향을 미치는지 살펴보고자 한다. 방법: 중합기인 methacrylate와 친수성기인 –OH기를 포함하는 Multifunctional -Polydimethylsiloxane(M-PDMS)을 신규 합성하여 전체 무게의 10% 만큼 첨가하고 2-hydroxyethyl methacrylate(HEMA), Azobis isobutyronitrile(AIBN), Ethylene glycol dimethacrylate(EGDMA), N-vinyl-2-pyrrolidone(NVP) 등과 함께 열중합하여 SiHy를 제조하였다. SiHy를 H.A와 A.A를 IPN 방법으로 첨가시키기 위해 SiHy에 10kDa, 40kDa, 100kDa 분자량의 H.A와 15kDa 분자량의 A.A(5g/L, 30% ethanol in water)와 Polyethyleneimine(PEI)(5g/L, 30% ethanol in water)을 1:1로 섞은 용액에 SiHy를 4°C에서 4일 동안 담가둔 후 가교제인 N-(3-Dimethylaminopropyl)-N′-ethylcarbodiimide hydrochloride(EDC)(5g/L, 30% ethanol in water)에 48시간 동안 담가두었다. 함수율은 SiHy를 90°C에서 6시간동안 건조한 후 측정하였다. 단백질 흡착실험은 lysozyme, albumine, globulin이 포함된 인공눈물에 SiHy를 3~24시간 동안 흡착시킨 후 HPLC를 사용하여 정량하였다. Figure. 1. Schematic representation of silicone contact lens interpenetrated with glycopolymer. Table 1. Water contents and amount of total protein absorbtion of SiHy interpenetrated with H.A or A.A. H.A 및 A.A가 첨가되지 않은 SiHy에 비해 H.A 또는 A.A가 첨가된 SiHy의 함수율이 높게 나 타났으며 단백질 흡착량은 감소하였다. H.A의 분자량 크기가 클수록 12시간 까지는 단백질 흡착량이 줄어들었으며, 24시간 지난 후 에는 분자량에 따른 단백질 흡착량 차이가 없었다. A.A 15kDa 첨가에 따른 SiHy 단백질 흡착량은 H.A 10kDa을 첨가한 경우와 비슷하였다. 결론: H.A와 A.A의 –COOH 작용기와 PEI의 –NH2 작용기가 가교제인 EDC에 의해 amide bonding(-CONH-)를 이루면서 H.A와 A.A가 SiHy에 IPN형식으로 결합되었으며, 친수성(-OH)을 띠는 H.A 및 A.A가 SiHy의 함수율을 증가시킴을 알 수 있다. 또한 SiHy의 표면에 결합되어 있는 친수성을 띠는 비이온성 Glycopolymer의 영향으로 단백질 흡착이 감소된 것으로 생각된다.
