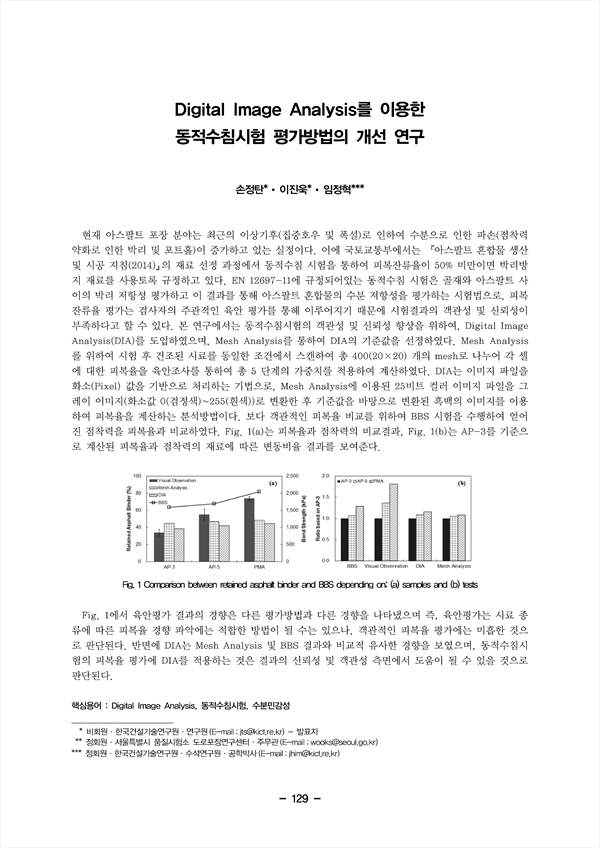

현재 아스팔트 포장 분야는 최근의 이상기후(집중호우 및 폭설)로 인하여 수분으로 인한 파손(점착력 약화로 인한 박리 및 포트홀)이 증가하고 있는 실정이다. 이에 국토교통부에서는 『아스팔트 혼합물 생산 및 시공 지침(2014)』의 재료 선정 과정에서 동적수침 시험을 통하여 피복잔류율이 50% 미만이면 박리방 지 재료를 사용토록 규정하고 있다. EN 12697-11에 규정되어있는 동적수침 시험은 골재와 아스팔트 사 이의 박리 저항성 평가하고 이 결과를 통해 아스팔트 혼합물의 수분 저항성을 평가하는 시험법으로, 피복 잔류율 평가는 검사자의 주관적인 육안 평가를 통해 이루어지기 때문에 시험결과의 객관성 및 신뢰성이 부족하다고 할 수 있다. 본 연구에서는 동적수침시험의 객관성 및 신뢰성 향상을 위하여, Digital Image Analysis(DIA)를 도입하였으며, Mesh Analysis를 통하여 DIA의 기준값을 선정하였다. Mesh Analysis 를 위하여 시험 후 건조된 시료를 동일한 조건에서 스캔하여 총 400(20×20) 개의 mesh로 나누어 각 셀 에 대한 피복율을 육안조사를 통하여 총 5 단계의 가중치를 적용하여 계산하였다. DIA는 이미지 파일을 화소(Pixel) 값을 기반으로 처리하는 기법으로, Mesh Analysis에 이용된 25비트 컬러 이미지 파일을 그 레이 이미지(화소값 0(검정색)~255(흰색))로 변환한 후 기준값을 바탕으로 변환된 흑백의 이미지를 이용 하여 피복율을 계산하는 분석방법이다. 보다 객관적인 피복율 비교를 위하여 BBS 시험을 수행하여 얻어 진 점착력을 피복율과 비교하였다. Fig. 1(a)는 피복율과 점착력의 비교결과, Fig. 1(b)는 AP-3를 기준으 로 계산된 피복율과 점착력의 재료에 따른 변동비율 결과를 보여준다.
Fig. 1에서 육안평가 결과의 경향은 다른 평가방법과 다른 경향을 나타냈으며 즉, 육안평가는 시료 종 류에 따른 피복율 경향 파악에는 적합한 방법이 될 수는 있으나, 객관적인 피복율 평가에는 미흡한 것으 로 판단된다. 반면에 DIA는 Mesh Analysis 및 BBS 결과와 비교적 유사한 경향을 보였으며, 동적수침시 험의 피복율 평가에 DIA를 적용하는 것은 결과의 신뢰성 및 객관성 측면에서 도움이 될 수 있을 것으로 판단된다.
