논문 상세보기

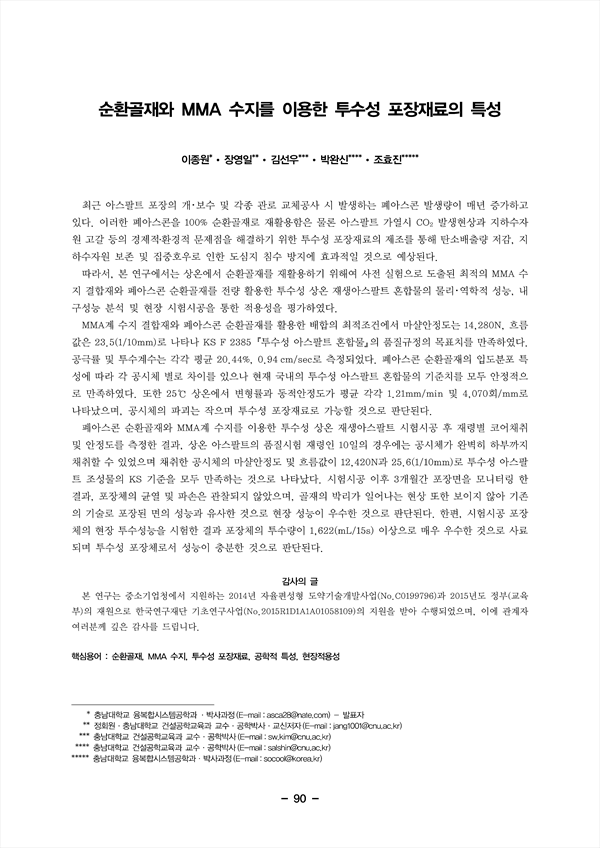

최근 아스팔트 포장의 개･보수 및 각종 관로 교체공사 시 발생하는 폐아스콘 발생량이 매년 증가하고 있다. 이러한 폐아스콘을 100% 순환골재로 재활용함은 물론 아스팔트 가열시 CO2 발생현상과 지하수자 원 고갈 등의 경제적․환경적 문제점을 해결하기 위한 투수성 포장재료의 제조를 통해 탄소배출량 저감, 지 하수자원 보존 및 집중호우로 인한 도심지 침수 방지에 효과적일 것으로 예상된다.
따라서, 본 연구에서는 상온에서 순환골재를 재활용하기 위해여 사전 실험으로 도출된 최적의 MMA 수 지 결합재와 폐아스콘 순환골재를 전량 활용한 투수성 상온 재생아스팔트 혼합물의 물리･역학적 성능, 내 구성능 분석 및 현장 시험시공을 통한 적용성을 평가하였다.
MMA계 수지 결합재와 폐아스콘 순환골재를 활용한 배합의 최적조건에서 마샬안정도는 14,280N, 흐름 값은 23.5(1/10mm)로 나타나 KS F 2385『투수성 아스팔트 혼합물』의 품질규정의 목표치를 만족하였다. 공극률 및 투수계수는 각각 평균 20.44%, 0.94 cm/sec로 측정되었다. 폐아스콘 순환골재의 입도분포 특 성에 따라 각 공시체 별로 차이를 있으나 현재 국내의 투수성 아스팔트 혼합물의 기준치를 모두 안정적으 로 만족하였다. 또한 25℃ 상온에서 변형률과 동적안정도가 평균 각각 1.21mm/min 및 4,070회/mm로 나타났으며, 공시체의 파괴는 작으며 투수성 포장재료로 가능할 것으로 판단된다.
폐아스콘 순환골재와 MMA계 수지를 이용한 투수성 상온 재생아스팔트 시험시공 후 재령별 코어채취 및 안정도를 측정한 결과, 상온 아스팔트의 품질시험 재령인 10일의 경우에는 공시체가 완벽히 하부까지 채취할 수 있었으며 채취한 공시체의 마샬안정도 및 흐름값이 12,420N과 25.6(1/10mm)로 투수성 아스팔 트 조성물의 KS 기준을 모두 만족하는 것으로 나타났다. 시험시공 이후 3개월간 포장면을 모니터링 한 결과, 포장체의 균열 및 파손은 관찰되지 않았으며, 골재의 박리가 일어나는 현상 또한 보이지 않아 기존 의 기술로 포장된 면의 성능과 유사한 것으로 현장 성능이 우수한 것으로 판단된다. 한편, 시험시공 포장 체의 현장 투수성능을 시험한 결과 포장체의 투수량이 1,622(mL/15s) 이상으로 매우 우수한 것으로 사료 되며 투수성 포장체로서 성능이 충분한 것으로 판단된다.
