논문 상세보기

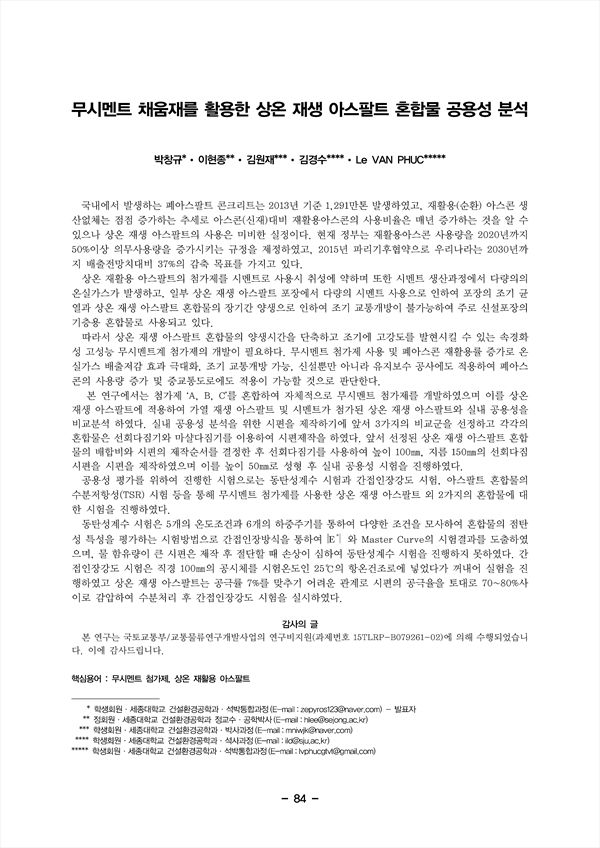

무시멘트 채움재를 활용한 상온 재생 아스팔트 혼합물 공용성 분석
국내에서 발생하는 폐아스팔트 콘크리트는 2013년 기준 1,291만톤 발생하였고, 재활용(순환) 아스콘 생 산없체는 점점 증가하는 추세로 아스콘(신재)대비 재활용아스콘의 사용비율은 매년 증가하는 것을 알 수 있으나 상온 재생 아스팔트의 사용은 미비한 실정이다. 현재 정부는 재활용아스콘 사용량을 2020년까지 50%이상 의무사용량을 증가시키는 규정을 제정하였고, 2015년 파리기후협약으로 우리나라는 2030년까 지 배출전망치대비 37%의 감축 목표를 가지고 있다.
상온 재활용 아스팔트의 첨가제를 시멘트로 사용시 취성에 약하며 또한 시멘트 생산과정에서 다량의의 온실가스가 발생하고, 일부 상온 재생 아스팔트 포장에서 다량의 시멘트 사용으로 인하여 포장의 조기 균 열과 상온 재생 아스팔트 혼합물의 장기간 양생으로 인하여 조기 교통개방이 불가능하여 주로 신설포장의 기층용 혼합물로 사용되고 있다.
따라서 상온 재생 아스팔트 혼합물의 양생시간을 단축하고 조기에 고강도를 발현시킬 수 있는 속경화 성 고성능 무시멘트계 첨가제의 개발이 필요하다. 무시멘트 첨가제 사용 및 폐아스콘 재활용률 증가로 온 실가스 배출저감 효과 극대화, 조기 교통개방 가능, 신설뿐만 아니라 유지보수 공사에도 적용하여 폐아스 콘의 사용량 증가 및 중교통도로에도 적용이 가능할 것으로 판단한다.
본 연구에서는 첨가제 ʻA, B, Cʼ를 혼합하여 자체적으로 무시멘트 첨가제를 개발하였으며 이를 상온 재생 아스팔트에 적용하여 가열 재생 아스팔트 및 시멘트가 첨가된 상온 재생 아스팔트와 실내 공용성을 비교분석 하였다. 실내 공용성 분석을 위한 시편을 제작하기에 앞서 3가지의 비교군을 선정하고 각각의 혼합물은 선회다짐기와 마샬다짐기를 이용하여 시편제작을 하였다. 앞서 선정된 상온 재생 아스팔트 혼합 물의 배합비와 시편의 제작순서를 결정한 후 선회다짐기를 사용하여 높이 100㎜, 지름 150㎜의 선회다짐 시편을 시편을 제작하였으며 이를 높이 50㎜로 성형 후 실내 공용성 시험을 진행하였다.
공용성 평가를 위하여 진행한 시험으로는 동탄성계수 시험과 간접인장강도 시험, 아스팔트 혼합물의 수분저항성(TSR) 시험 등을 통해 무시멘트 첨가제를 사용한 상온 재생 아스팔트 외 2가지의 혼합물에 대 한 시험을 진행하였다.
동탄성계수 시험은 5개의 온도조건과 6개의 하중주기를 통하여 다양한 조건을 모사하여 혼합물의 점탄 성 특성을 평가하는 시험방법으로 간접인장방식을 통하여 ｜E*｜와 Master Curve의 시험결과를 도출하였 으며, 물 함유량이 큰 시편은 제작 후 절단할 때 손상이 심하여 동탄성계수 시험을 진행하지 못하였다. 간 접인장강도 시험은 직경 100㎜의 공시체를 시험온도인 25℃의 항온건조로에 넣었다가 꺼내어 실험을 진 행하였고 상온 재생 아스팔트는 공극률 7%를 맞추기 어려운 관계로 시편의 공극율을 토대로 70~80%사 이로 감압하여 수분처리 후 간접인장강도 시험을 실시하였다.
