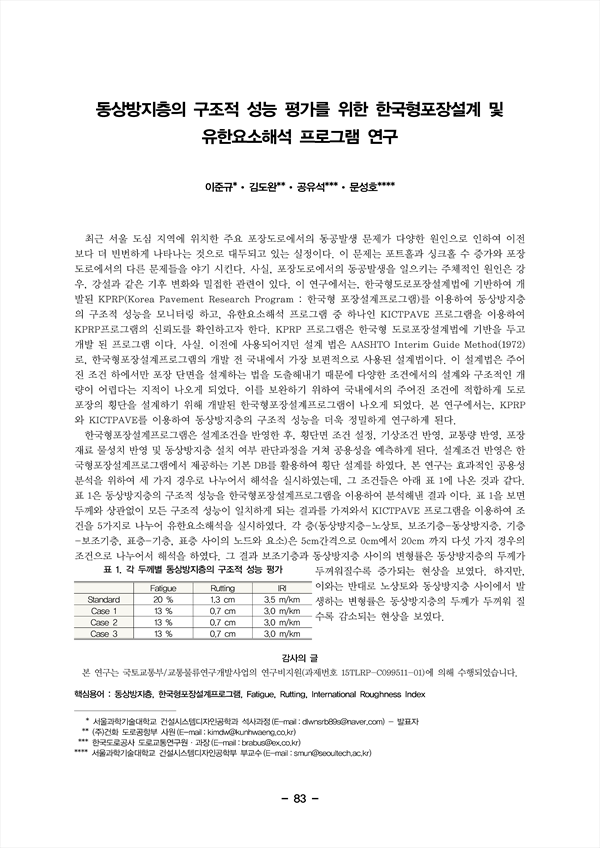

최근 서울 도심 지역에 위치한 주요 포장도로에서의 동공발생 문제가 다양한 원인으로 인하여 이전 보다 더 빈번하게 나타나는 것으로 대두되고 있는 실정이다. 이 문제는 포트홀과 싱크홀 수 증가와 포장 도로에서의 다른 문제들을 야기 시킨다. 사실, 포장도로에서의 동공발생을 일으키는 주체적인 원인은 강 우, 강설과 같은 기후 변화와 밀접한 관련이 있다. 이 연구에서는, 한국형도로포장설계법에 기반하여 개 발된 KPRP(Korea Pavement Research Program : 한국형 포장설계프로그램)를 이용하여 동상방지층 의 구조적 성능을 모니터링 하고, 유한요소해석 프로그램 중 하나인 KICTPAVE 프로그램을 이용하여 KPRP프로그램의 신뢰도를 확인하고자 한다. KPRP 프로그램은 한국형 도로포장설계법에 기반을 두고 개발 된 프로그램 이다. 사실. 이전에 사용되어지던 설계 법은 AASHTO Interim Guide Method(1972) 로, 한국형포장설계프로그램의 개발 전 국내에서 가장 보편적으로 사용된 설계법이다. 이 설계법은 주어 진 조건 하에서만 포장 단면을 설계하는 법을 도출해내기 때문에 다양한 조건에서의 설계와 구조적인 개 량이 어렵다는 지적이 나오게 되었다. 이를 보완하기 위하여 국내에서의 주어진 조건에 적합하게 도로 포장의 횡단을 설계하기 위해 개발된 한국형포장설계프로그램이 나오게 되었다. 본 연구에서는, KPRP 와 KICTPAVE를 이용하여 동상방지층의 구조적 성능을 더욱 정밀하게 연구하게 된다.
한국형포장설계프로그램은 설계조건을 반영한 후, 횡단면 조건 설정, 기상조건 반영, 교통량 반영, 포장 재료 물성치 반영 및 동상방지층 설치 여부 판단과정을 거쳐 공용성을 예측하게 된다. 설계조건 반영은 한 국형포장설계프로그램에서 제공하는 기본 DB를 활용하여 횡단 설계를 하였다. 본 연구는 효과적인 공용성 분석을 위하여 세 가지 경우로 나누어서 해석을 실시하였는데, 그 조건들은 아래 표 1에 나온 것과 같다. 표 1은 동상방지층의 구조적 성능을 한국형포장설계프로그램을 이용하여 분석해낸 결과 이다. 표 1을 보면 두께와 상관없이 모든 구조적 성능이 일치하게 되는 결과를 가져와서 KICTPAVE 프로그램을 이용하여 조 건을 5가지로 나누어 유한요소해석을 실시하였다. 각 층(동상방지층-노상토, 보조기층-동상방지층, 기층 -보조기층, 표층-기층, 표층 사이의 노드와 요소)은 5cm간격으로 0cm에서 20cm 까지 다섯 가지 경우의 조건으로 나누어서 해석을 하였다. 그 결과 보조기층과 동상방지층 사이의 변형률은 동상방지층의 두께가 두꺼워질수록 증가되는 현상을 보였다. 하지만, 이와는 반대로 노상토와 동상방지층 사이에서 발 생하는 변형률은 동상방지층의 두께가 두꺼워 질 수록 감소되는 현상을 보였다.
