논문 상세보기

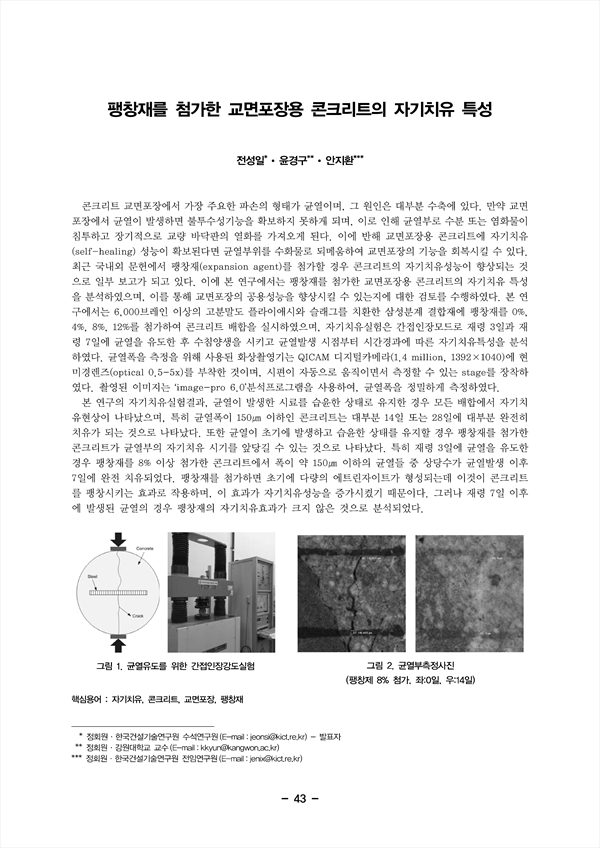

콘크리트 교면포장에서 가장 주요한 파손의 형태가 균열이며, 그 원인은 대부분 수축에 있다. 만약 교면 포장에서 균열이 발생하면 불투수성기능을 확보하지 못하게 되며, 이로 인해 균열부로 수분 또는 염화물이 침투하고 장기적으로 교량 바닥판의 열화를 가져오게 된다. 이에 반해 교면포장용 콘크리트에 자기치유 (self-healing) 성능이 확보된다면 균열부위를 수화물로 되메움하여 교면포장의 기능을 회복시킬 수 있다. 최근 국내외 문헌에서 팽창재(expansion agent)를 첨가할 경우 콘크리트의 자기치유성능이 향상되는 것 으로 일부 보고가 되고 있다. 이에 본 연구에서는 팽창재를 첨가한 교면포장용 콘크리트의 자기치유 특성 을 분석하였으며, 이를 통해 교면포장의 공용성능을 향상시킬 수 있는지에 대한 검토를 수행하였다. 본 연 구에서는 6,000브레인 이상의 고분말도 플라이애시와 슬래그를 치환한 삼성분계 결합재에 팽창재를 0%, 4%, 8%, 12%를 첨가하여 콘크리트 배합을 실시하였으며, 자기치유실험은 간접인장모드로 재령 3일과 재 령 7일에 균열을 유도한 후 수침양생을 시키고 균열발생 시점부터 시간경과에 따른 자기치유특성을 분석 하였다. 균열폭을 측정을 위해 사용된 화상촬영기는 QICAM 디지털카메라(1.4 million, 1392×1040)에 현 미경렌즈(optical 0.5-5x)를 부착한 것이며, 시편이 자동으로 움직이면서 측정할 수 있는 stage를 장착하 였다. 촬영된 이미지는 ʻimage-pro 6.0ʼ분석프로그램을 사용하여, 균열폭을 정밀하게 측정하였다.
본 연구의 자기치유실험결과, 균열이 발생한 시료를 습윤한 상태로 유지한 경우 모든 배합에서 자기치 유현상이 나타났으며, 특히 균열폭이 150㎛ 이하인 콘크리트는 대부분 14일 또는 28일에 대부분 완전히 치유가 되는 것으로 나타났다. 또한 균열이 초기에 발생하고 습윤한 상태를 유지할 경우 팽창재를 첨가한 콘크리트가 균열부의 자기치유 시기를 앞당길 수 있는 것으로 나타났다. 특히 재령 3일에 균열을 유도한 경우 팽창재를 8% 이상 첨가한 콘크리트에서 폭이 약 150㎛ 이하의 균열들 중 상당수가 균열발생 이후 7일에 완전 치유되었다. 팽창재를 첨가하면 초기에 다량의 에트린자이트가 형성되는데 이것이 콘크리트 를 팽창시키는 효과로 작용하며, 이 효과가 자기치유성능을 증가시켰기 때문이다. 그러나 재령 7일 이후 에 발생된 균열의 경우 팽창재의 자기치유효과가 크지 않은 것으로 분석되었다.
