논문 상세보기

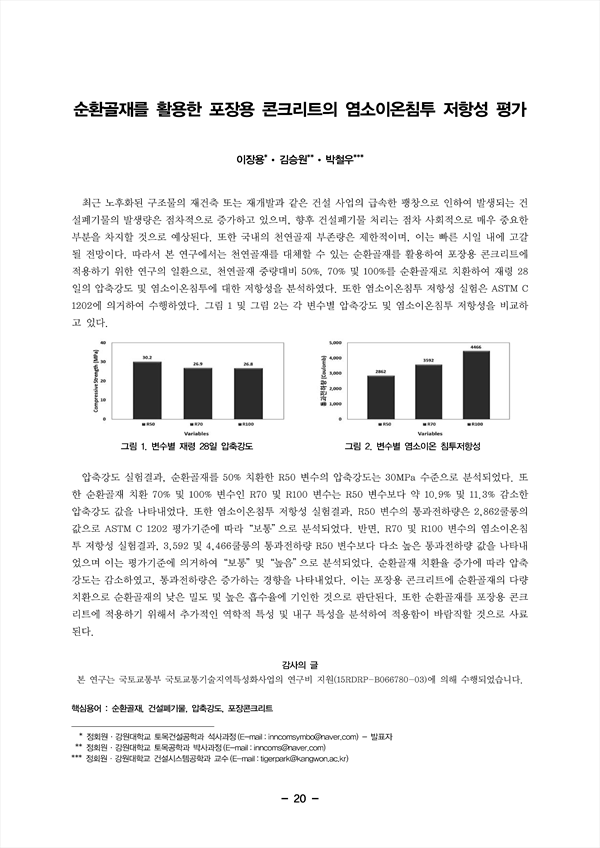

최근 노후화된 구조물의 재건축 또는 재개발과 같은 건설 사업의 급속한 팽창으로 인하여 발생되는 건 설폐기물의 발생량은 점차적으로 증가하고 있으며, 향후 건설폐기물 처리는 점차 사회적으로 매우 중요한 부분을 차지할 것으로 예상된다. 또한 국내의 천연골재 부존량은 제한적이며, 이는 빠른 시일 내에 고갈 될 전망이다. 따라서 본 연구에서는 천연골재를 대체할 수 있는 순환골재를 활용하여 포장용 콘크리트에 적용하기 위한 연구의 일환으로, 천연골재 중량대비 50%, 70% 및 100%를 순환골재로 치환하여 재령 28 일의 압축강도 및 염소이온침투에 대한 저항성을 분석하였다. 또한 염소이온침투 저항성 실험은 ASTM C 1202에 의거하여 수행하였다. 그림 1 및 그림 2는 각 변수별 압축강도 및 염소이온침투 저항성을 비교하 고 있다.
압축강도 실험결과, 순환골재를 50% 치환한 R50 변수의 압축강도는 30MPa 수준으로 분석되었다. 또 한 순환골재 치환 70% 및 100% 변수인 R70 및 R100 변수는 R50 변수보다 약 10.9% 및 11.3% 감소한 압축강도 값을 나타내었다. 또한 염소이온침투 저항성 실험결과, R50 변수의 통과전하량은 2,862쿨롱의 값으로 ASTM C 1202 평가기준에 따라“보통”으로 분석되었다. 반면, R70 및 R100 변수의 염소이온침 투 저항성 실험결과, 3,592 및 4,466쿨롱의 통과전하량 R50 변수보다 다소 높은 통과전하량 값을 나타내 었으며 이는 평가기준에 의거하여“보통” 및“높음”으로 분석되었다. 순환골재 치환율 증가에 따라 압축 강도는 감소하였고, 통과전하량은 증가하는 경향을 나타내었다. 이는 포장용 콘크리트에 순환골재의 다량 치환으로 순환골재의 낮은 밀도 및 높은 흡수율에 기인한 것으로 판단된다. 또한 순환골재를 포장용 콘크 리트에 적용하기 위해서 추가적인 역학적 특성 및 내구 특성을 분석하여 적용함이 바람직할 것으로 사료 된다.
