논문 상세보기

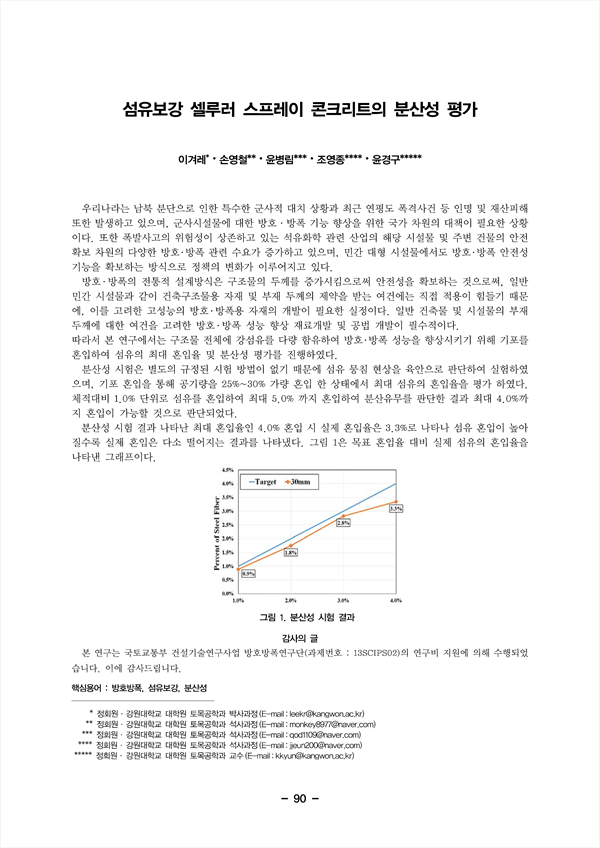

우리나라는 남북 분단으로 인한 특수한 군사적 대치 상황과 최근 연평도 폭격사건 등 인명 및 재산피해 또한 발생하고 있으며, 군사시설물에 대한 방호·방폭 기능 향상을 위한 국가 차원의 대책이 필요한 상황 이다. 또한 폭발사고의 위험성이 상존하고 있는 석유화학 관련 산업의 해당 시설물 및 주변 건물의 안전 확보 차원의 다양한 방호 ․ 방폭 관련 수요가 증가하고 있으며, 민간 대형 시설물에서도 방호 ․ 방폭 안전성 기능을 확보하는 방식으로 정책의 변화가 이루어지고 있다.
방호 ․ 방폭의 전통적 설계방식은 구조물의 두께를 증가시킴으로써 안전성을 확보하는 것으로써, 일반 민간 시설물과 같이 건축구조물용 자재 및 부재 두께의 제약을 받는 여건에는 직접 적용이 힘들기 때문 에, 이를 고려한 고성능의 방호 ․ 방폭용 자재의 개발이 필요한 실정이다. 일반 건축물 및 시설물의 부재 두께에 대한 여건을 고려한 방호 ․ 방폭 성능 향상 재료개발 및 공법 개발이 필수적이다. 따라서 본 연구에서는 구조물 전체에 강섬유를 다량 함유하여 방호 ․ 방폭 성능을 향상시키기 위해 기포를 혼입하여 섬유의 최대 혼입율 및 분산성 평가를 진행하였다.
분산성 시험은 별도의 규정된 시험 방법이 없기 때문에 섬유 뭉침 현상을 육안으로 판단하여 실험하였 으며, 기포 혼입을 통해 공기량을 25%~30% 가량 혼입 한 상태에서 최대 섬유의 혼입율을 평가 하였다. 체적대비 1.0% 단위로 섬유를 혼입하여 최대 5.0% 까지 혼입하여 분산유무를 판단한 결과 최대 4.0%까 지 혼입이 가능할 것으로 판단되었다.
분산성 시험 결과 나타난 최대 혼입율인 4.0% 혼입 시 실제 혼입율은 3.3%로 나타나 섬유 혼입이 높아 질수록 실제 혼입은 다소 떨어지는 결과를 나타냈다. 그림 1은 목표 혼입율 대비 실제 섬유의 혼입율을 나타낸 그래프이다.
