논문 상세보기

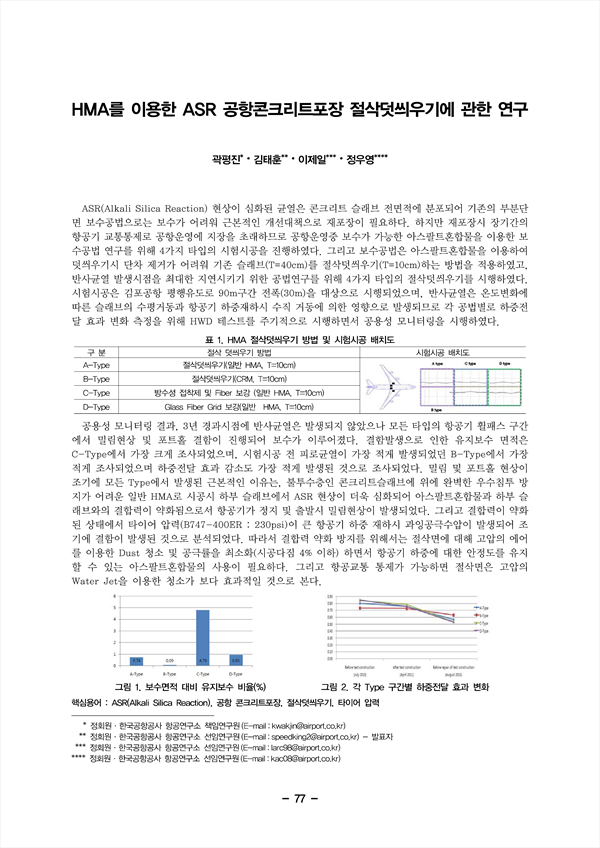

ASR(Alkali Silica Reaction) 현상이 심화된 균열은 콘크리트 슬래브 전면적에 분포되어 기존의 부분단 면 보수공법으로는 보수가 어려워 근본적인 개선대책으로 재포장이 필요하다. 하지만 재포장시 장기간의 항공기 교통통제로 공항운영에 지장을 초래하므로 공항운영중 보수가 가능한 아스팔트혼합물을 이용한 보 수공법 연구를 위해 4가지 타입의 시험시공을 진행하였다. 그리고 보수공법은 아스팔트혼합물을 이용하여 덧씌우기시 단차 제거가 어려워 기존 슬래브(T=40cm)를 절삭덧씌우기(T=10cm)하는 방법을 적용하였고, 반사균열 발생시점을 최대한 지연시키기 위한 공법연구를 위해 4가지 타입의 절삭덧씌우기를 시행하였다. 시험시공은 김포공항 평행유도로 90m구간 전폭(30m)을 대상으로 시행되었으며, 반사균열은 온도변화에 따른 슬래브의 수평거동과 항공기 하중재하시 수직 거동에 의한 영향으로 발생되므로 각 공법별로 하중전 달 효과 변화 측정을 위해 HWD 테스트를 주기적으로 시행하면서 공용성 모니터링을 시행하였다.
공용성 모니터링 결과, 3년 경과시점에 반사균열은 발생되지 않았으나 모든 타입의 항공기 휠패스 구간 에서 밀림현상 및 포트홀 결함이 진행되어 보수가 이루어졌다. 결함발생으로 인한 유지보수 면적은 C-Type에서 가장 크게 조사되었으며, 시험시공 전 피로균열이 가장 적게 발생되었던 B-Type에서 가장 적게 조사되었으며 하중전달 효과 감소도 가장 적게 발생된 것으로 조사되었다. 밀림 및 포트홀 현상이 조기에 모든 Type에서 발생된 근본적인 이유는, 불투수층인 콘크리트슬래브에 위에 완벽한 우수침투 방 지가 어려운 일반 HMA로 시공시 하부 슬래브에서 ASR 현상이 더욱 심화되어 아스팔트혼합물과 하부 슬 래브와의 결합력이 약화됨으로서 항공기가 정지 및 출발시 밀림현상이 발생되었다. 그리고 결합력이 약화 된 상태에서 타이어 압력(B747-400ER : 230psi)이 큰 항공기 하중 재하시 과잉공극수압이 발생되어 조 기에 결함이 발생된 것으로 분석되었다. 따라서 결합력 약화 방지를 위해서는 절삭면에 대해 고압의 에어 를 이용한 Dust 청소 및 공극률을 최소화(시공다짐 4% 이하) 하면서 항공기 하중에 대한 안정도를 유지 할 수 있는 아스팔트혼합물의 사용이 필요하다. 그리고 항공교통 통제가 가능하면 절삭면은 고압의 Water Jet을 이용한 청소가 보다 효과적일 것으로 본다.
