논문 상세보기

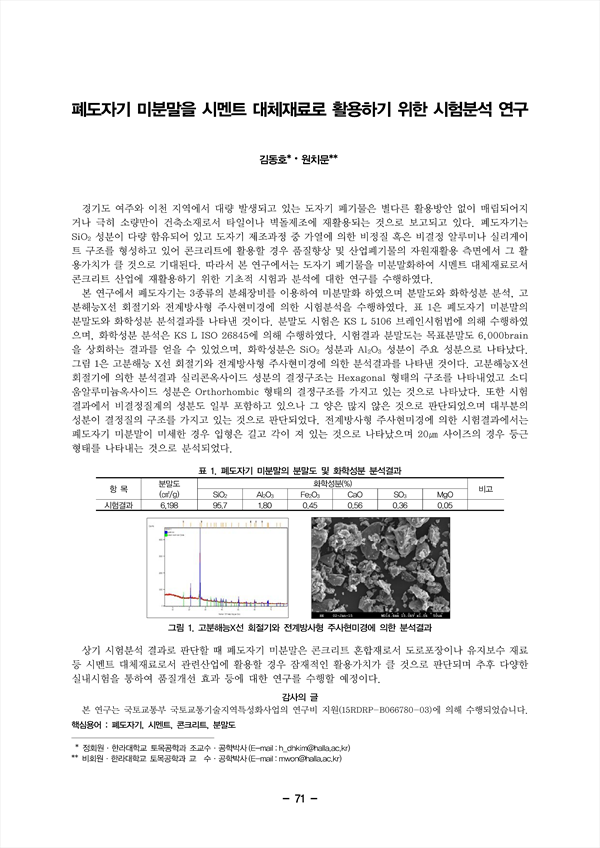

경기도 여주와 이천 지역에서 대량 발생되고 있는 도자기 폐기물은 별다른 활용방안 없이 매립되어지 거나 극히 소량만이 건축소재로서 타일이나 벽돌제조에 재활용되는 것으로 보고되고 있다. 폐도자기는 SiO2 성분이 다량 함유되어 있고 도자기 제조과정 중 가열에 의한 비정질 혹은 비결정 알루미나 실리게이 트 구조를 형성하고 있어 콘크리트에 활용할 경우 품질향상 및 산업폐기물의 자원재활용 측면에서 그 활 용가치가 클 것으로 기대된다. 따라서 본 연구에서는 도자기 폐기물을 미분말화하여 시멘트 대체재료로서 콘크리트 산업에 재활용하기 위한 기초적 시험과 분석에 대한 연구를 수행하였다.
본 연구에서 폐도자기는 3종류의 분쇄장비를 이용하여 미분말화 하였으며 분말도와 화학성분 분석, 고 분해능X선 회절기와 전계방사형 주사현미경에 의한 시험분석을 수행하였다. 표 1은 폐도자기 미분말의 분말도와 화학성분 분석결과를 나타낸 것이다. 분말도 시험은 KS L 5106 브레인시험법에 의해 수행하였 으며, 화학성분 분석은 KS L ISO 26845에 의해 수행하였다. 시험결과 분말도는 목표분말도 6,000brain 을 상회하는 결과를 얻을 수 있었으며, 화학성분은 SiO2 성분과 Al2O3 성분이 주요 성분으로 나타났다. 그림 1은 고분해능 X선 회절기와 전계방사형 주사현미경에 의한 분석결과를 나타낸 것이다. 고분해능X선 회절기에 의한 분석결과 실리콘옥사이드 성분의 결정구조는 Hexagonal 형태의 구조를 나타내었고 소디 움알루미늄옥사이드 성분은 Orthorhombic 형태의 결정구조를 가지고 있는 것으로 나타났다. 또한 시험 결과에서 비결정질계의 성분도 일부 포함하고 있으나 그 양은 많지 않은 것으로 판단되었으며 대부분의 성분이 결정질의 구조를 가지고 있는 것으로 판단되었다. 전계방사형 주사현미경에 의한 시험결과에서는 폐도자기 미분말이 미세한 경우 입형은 길고 각이 져 있는 것으로 나타났으며 20㎛ 사이즈의 경우 둥근 형태를 나타내는 것으로 분석되었다.
상기 시험분석 결과로 판단할 때 폐도자기 미분말은 콘크리트 혼합재로서 도로포장이나 유지보수 재료 등 시멘트 대체재료로서 관련산업에 활용할 경우 잠재적인 활용가치가 클 것으로 판단되며 추후 다양한 실내시험을 통하여 품질개선 효과 등에 대한 연구를 수행할 예정이다.
