논문 상세보기

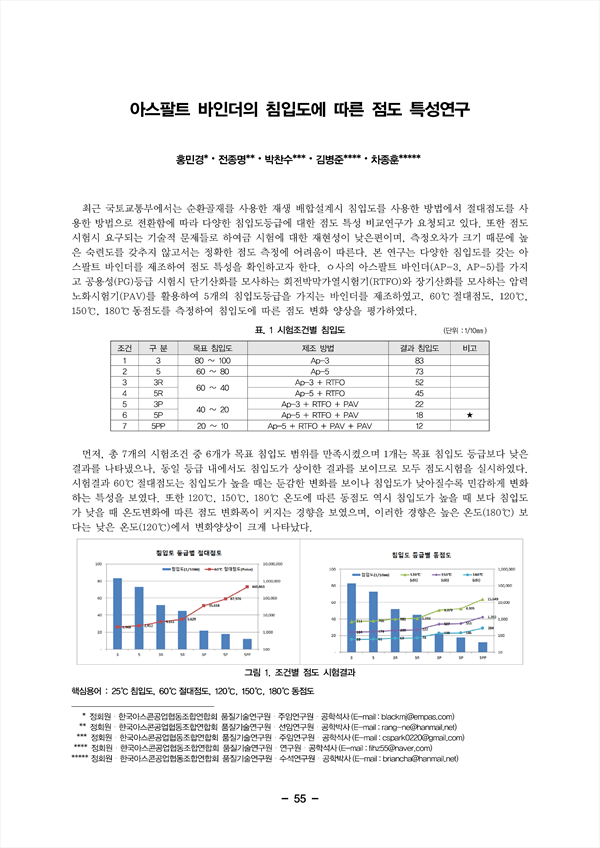

최근 국토교통부에서는 순환골재를 사용한 재생 배합설계시 침입도를 사용한 방법에서 절대점도를 사 용한 방법으로 전환함에 따라 다양한 침입도등급에 대한 점도 특성 비교연구가 요청되고 있다. 또한 점도 시험시 요구되는 기술적 문제들로 하여금 시험에 대한 재현성이 낮은편이며, 측정오차가 크기 때문에 높 은 숙련도를 갖추지 않고서는 정확한 점도 측정에 어려움이 따른다. 본 연구는 다양한 침입도를 갖는 아 스팔트 바인더를 제조하여 점도 특성을 확인하고자 한다. ㅇ사의 아스팔트 바인더(AP-3, AP-5)를 가지 고 공용성(PG)등급 시험시 단기산화를 모사하는 회전박막가열시험기(RTFO)와 장기산화를 모사하는 압력 노화시험기(PAV)를 활용하여 5개의 침입도등급을 가지는 바인더를 제조하였고, 60℃ 절대점도, 120℃, 150℃, 180℃ 동점도를 측정하여 침입도에 따른 점도 변화 양상을 평가하였다.
먼저, 총 7개의 시험조건 중 6개가 목표 침입도 범위를 만족시켰으며 1개는 목표 침입도 등급보다 낮은 결과를 나타냈으나, 동일 등급 내에서도 침입도가 상이한 결과를 보이므로 모두 점도시험을 실시하였다. 시험결과 60℃ 절대점도는 침입도가 높을 때는 둔감한 변화를 보이나 침입도가 낮아질수록 민감하게 변화 하는 특성을 보였다. 또한 120℃, 150℃, 180℃ 온도에 따른 동점도 역시 침입도가 높을 때 보다 침입도 가 낮을 때 온도변화에 따른 점도 변화폭이 커지는 경향을 보였으며, 이러한 경향은 높은 온도(180℃) 보 다는 낮은 온도(120℃)에서 변화양상이 크게 나타났다.
