논문 상세보기

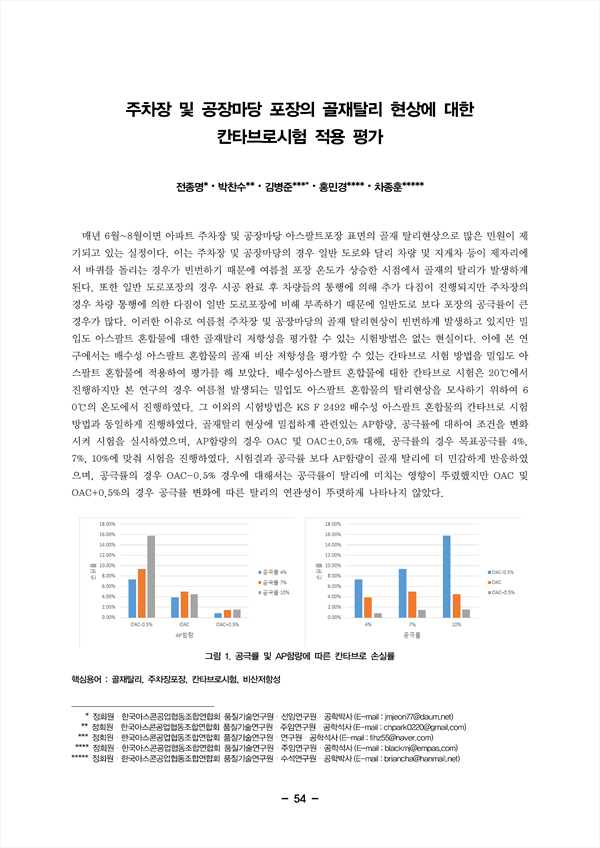

매년 6월~8월이면 아파트 주차장 및 공장마당 아스팔트포장 표면의 골재 탈리현상으로 많은 민원이 제 기되고 있는 실정이다. 이는 주차장 및 공장마당의 경우 일반 도로와 달리 차량 및 지게차 등이 제자리에 서 바퀴를 돌리는 경우가 빈번하기 때문에 여름철 포장 온도가 상승한 시점에서 골재의 탈리가 발생하게 된다. 또한 일반 도로포장의 경우 시공 완료 후 차량들의 통행에 의해 추가 다짐이 진행되지만 주차장의 경우 차량 통행에 의한 다짐이 일반 도로포장에 비해 부족하기 때문에 일반도로 보다 포장의 공극률이 큰 경우가 많다. 이러한 이유로 여름철 주차장 및 공장마당의 골재 탈리현상이 빈번하게 발생하고 있지만 밀 입도 아스팔트 혼합물에 대한 골재탈리 저항성을 평가할 수 있는 시험방법은 없는 현실이다. 이에 본 연 구에서는 배수성 아스팔트 혼합물의 골재 비산 저항성을 평가할 수 있는 칸타브로 시험 방법을 밀입도 아 스팔트 혼합물에 적용하여 평가를 해 보았다. 배수성아스팔트 혼합물에 대한 칸타브로 시험은 20℃에서 진행하지만 본 연구의 경우 여름철 발생되는 밀입도 아스팔트 혼합물의 탈리현상을 모사하기 위하여 6 0℃의 온도에서 진행하였다. 그 이외의 시험방법은 KS F 2492 배수성 아스팔트 혼합물의 칸타브로 시험 방법과 동일하게 진행하였다. 골재탈리 현상에 밀접하게 관련있는 AP함량, 공극률에 대하여 조건을 변화 시켜 시험을 실시하였으며, AP함량의 경우 OAC 및 OAC±0.5% 대해, 공극률의 경우 목표공극률 4%, 7%, 10%에 맞춰 시험을 진행하였다. 시험결과 공극률 보다 AP함량이 골재 탈리에 더 민감하게 반응하였 으며, 공극률의 경우 OAC-0.5% 경우에 대해서는 공극률이 탈리에 미치는 영향이 뚜렸했지만 OAC 및 OAC+0.5%의 경우 공극률 변화에 따른 탈리의 연관성이 뚜렷하게 나타나지 않았다.
