논문 상세보기

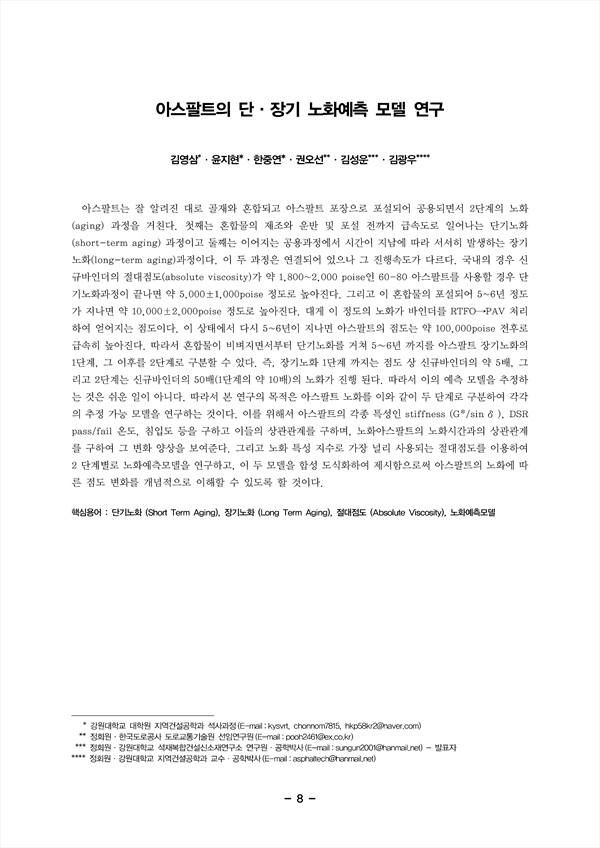

아스팔트는 잘 알려진 대로 골재와 혼합되고 아스팔트 포장으로 포설되어 공용되면서 2단계의 노화 (aging) 과정을 거친다. 첫째는 혼합물의 제조와 운반 및 포설 전까지 급속도로 일어나는 단기노화 (short-term aging) 과정이고 둘째는 이어지는 공용과정에서 시간이 지남에 따라 서서히 발생하는 장기 노화(long-term aging)과정이다. 이 두 과정은 연결되어 있으나 그 진행속도가 다르다. 국내의 경우 신 규바인더의 절대점도(absolute viscosity)가 약 1,800~2,000 poise인 60-80 아스팔트를 사용할 경우 단 기노화과정이 끝나면 약 5,000±1,000poise 정도로 높아진다. 그리고 이 혼합물의 포설되어 5~6년 정도 가 지나면 약 10,000±2,000poise 정도로 높아진다. 대게 이 정도의 노화가 바인더를 RTFO→PAV 처리 하여 얻어지는 점도이다. 이 상태에서 다시 5~6년이 지나면 아스팔트의 점도는 약 100,000poise 전후로 급속히 높아진다. 따라서 혼합물이 비벼지면서부터 단기노화를 거쳐 5∼6년 까지를 아스팔트 장기노화의 1단계, 그 이후를 2단계로 구분할 수 있다. 즉, 장기노화 1단계 까지는 점도 상 신규바인더의 약 5배, 그 리고 2단계는 신규바인더의 50배(1단계의 약 10배)의 노화가 진행 된다. 따라서 이의 예측 모델을 추정하 는 것은 쉬운 일이 아니다. 따라서 본 연구의 목적은 아스팔트 노화를 이와 같이 두 단계로 구분하여 각각 의 추정 가능 모델을 연구하는 것이다. 이를 위해서 아스팔트의 각종 특성인 stiffness (G*/sin δ), DSR pass/fail 온도, 침입도 등을 구하고 이들의 상관관계를 구하며, 노화아스팔트의 노화시간과의 상관관계 를 구하여 그 변화 양상을 보여준다. 그리고 노화 특성 지수로 가장 널리 사용되는 절대점도를 이용하여 2 단계별로 노화예측모델을 연구하고, 이 두 모델을 합성 도식화하여 제시함으로써 아스팔트의 노화에 따 른 점도 변화를 개념적으로 이해할 수 있도록 할 것이다.
