논문 상세보기
초록

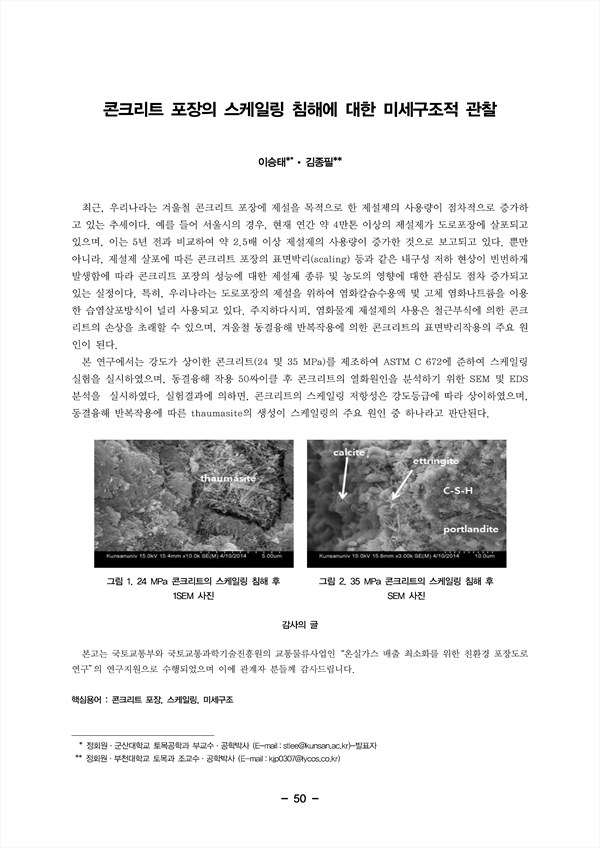

최근, 우리나라는 겨울철 콘크리트 포장에 제설을 목적으로 한 제설제의 사용량이 점차적으로 증가하 고 있는 추세이다. 예를 들어 서울시의 경우, 현재 연간 약 4만톤 이상의 제설제가 도로포장에 살포되고 있으며, 이는 5년 전과 비교하여 약 2.5배 이상 제설제의 사용량이 증가한 것으로 보고되고 있다. 뿐만 아니라, 제설제 살포에 따른 콘크리트 포장의 표면박리(scaling) 등과 같은 내구성 저하 현상이 빈번하게 발생함에 따라 콘크리트 포장의 성능에 대한 제설제 종류 및 농도의 영향에 대한 관심도 점차 증가되고 있는 실정이다. 특히, 우리나라는 도로포장의 제설을 위하여 염화칼슘수용액 및 고체 염화나트륨을 이용 한 습염살포방식이 널리 사용되고 있다. 주지하다시피, 염화물계 제설제의 사용은 철근부식에 의한 콘크 리트의 손상을 초래할 수 있으며, 겨울철 동결융해 반복작용에 의한 콘크리트의 표면박리작용의 주요 원 인이 된다. 본 연구에서는 강도가 상이한 콘크리트(24 및 35 MPa)를 제조하여 ASTM C 672에 준하여 스케일링 실험을 실시하였으며, 동결융해 작용 50싸이클 후 콘크리트의 열화원인을 분석하기 위한 SEM 및 EDS 분석을 실시하였다. 실험결과에 의하면, 콘크리트의 스케일링 저항성은 강도등급에 따라 상이하였으며, 동결융해 반복작용에 따른 thaumasite의 생성이 스케일링의 주요 원인 중 하나라고 판단된다.
저자
