논문 상세보기

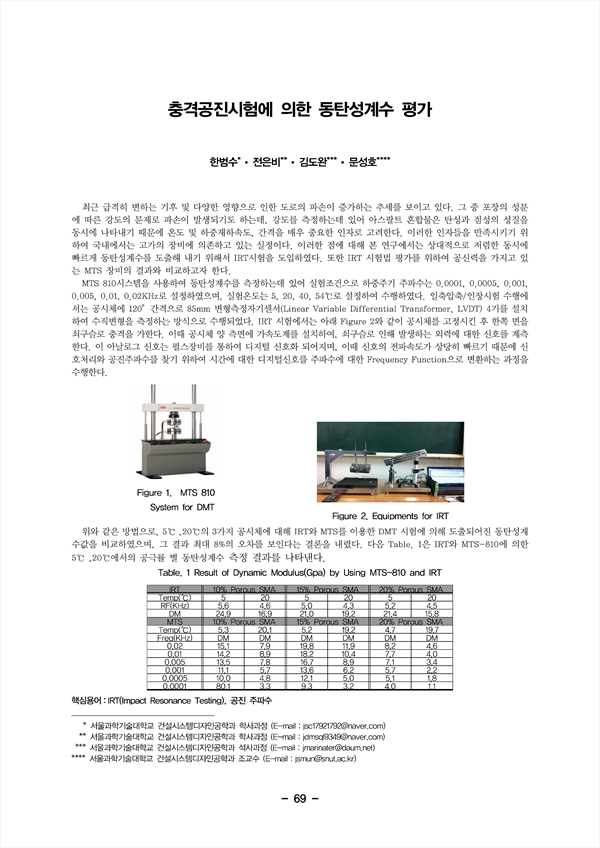

최근 급격히 변하는 기후 및 다양한 영향으로 인한 도로의 파손이 증가하는 추세를 보이고 있다. 그 중 포장의 성분 에 따른 강도의 문제로 파손이 발생되기도 하는데, 강도를 측정하는데 있어 아스팔트 혼합물은 탄성과 점성의 성질을 동시에 나타내기 때문에 온도 및 하중재하속도, 간격을 매우 중요한 인자로 고려한다. 이러한 인자들을 만족시키기 위 하여 국내에서는 고가의 장비에 의존하고 있는 실정이다. 이러한 점에 대해 본 연구에서는 상대적으로 저렴한 동시에 빠르게 동탄성계수를 도출해 내기 위해서 IRT시험을 도입하였다. 또한 IRT 시험법 평가를 위하여 공신력을 가지고 있 는 MTS 장비의 결과와 비교하고자 한다. MTS 810시스템을 사용하여 동탄성계수를 측정하는데 있어 실험조건으로 하중주기 주파수는 0.0001, 0.0005, 0.001, 0.005, 0.01, 0.02KHz로 설정하였으며, 실험온도는 5, 20, 40, 54℃로 설정하여 수행하였다. 일축압축/인장시험 수행에 서는 공시체에 120°간격으로 85mm 변형측정자기센서(Linear Variable Differential Transformer, LVDT) 4기를 설치 하여 수직변형을 측정하는 방식으로 수행되었다. IRT 시험에서는 아래 Figure 2와 같이 공시체를 고정시킨 후 한쪽 면을 쇠구슬로 충격을 가한다. 이때 공시체 양 측면에 가속도계를 설치하여, 쇠구슬로 인해 발생하는 외력에 대한 신호를 계측 한다. 이 아날로그 신호는 펄스장비를 통하여 디지털 신호화 되어지며, 이때 신호의 전파속도가 상당히 빠르기 때문에 신 호처리와 공진주파수를 찾기 위하여 시간에 대한 디지털신호를 주파수에 대한 Frequency Function으로 변환하는 과정을 수행한다.
