논문 상세보기

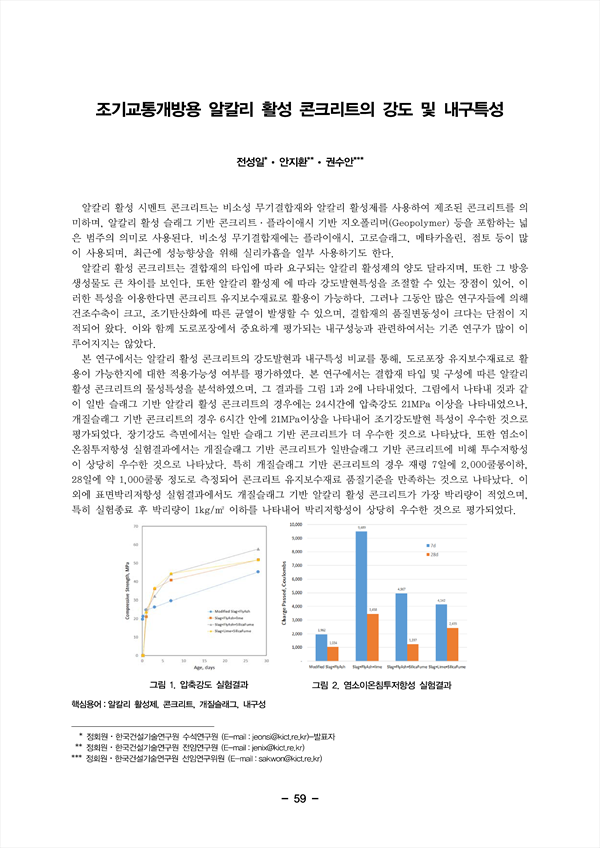

알칼리 활성 시멘트 콘크리트는 비소성 무기결합재와 알칼리 활성제를 사용하여 제조된 콘크리트를 의 미하며, 알칼리 활성 슬래그 기반 콘크리트 ․ 플라이애시 기반 지오폴리머(Geopolymer) 등을 포함하는 넓 은 범주의 의미로 사용된다. 비소성 무기결합재에는 플라이애시, 고로슬래그, 메타카올린, 점토 등이 많 이 사용되며, 최근에 성능향상을 위해 실리카흄을 일부 사용하기도 한다. 알칼리 활성 콘크리트는 결합재의 타입에 따라 요구되는 알칼리 활성제의 양도 달라지며, 또한 그 방응 생성물도 큰 차이를 보인다. 또한 알칼리 활성제 에 따라 강도발현특성을 조절할 수 있는 장점이 있어, 이 러한 특성을 이용한다면 콘크리트 유지보수재료로 활용이 가능하다. 그러나 그동안 많은 연구자들에 의해 건조수축이 크고, 조기탄산화에 따른 균열이 발생할 수 있으며, 결합재의 품질변동성이 크다는 단점이 지 적되어 왔다. 이와 함께 도로포장에서 중요하게 평가되는 내구성능과 관련하여서는 기존 연구가 많이 이 루어지지는 않았다. 본 연구에서는 알칼리 활성 콘크리트의 강도발현과 내구특성 비교를 통해, 도로포장 유지보수재료로 활 용이 가능한지에 대한 적용가능성 여부를 평가하였다. 본 연구에서는 결합재 타입 및 구성에 따른 알칼리 활성 콘크리트의 물성특성을 분석하였으며, 그 결과를 그림 1과 2에 나타내었다. 그림에서 나타내 것과 같 이 일반 슬래그 기반 알칼리 활성 콘크리트의 경우에는 24시간에 압축강도 21MPa 이상을 나타내었으나, 개질슬래그 기반 콘크리트의 경우 6시간 안에 21MPa이상을 나타내어 조기강도발현 특성이 우수한 것으로 평가되었다. 장기강도 측면에서는 일반 슬래그 기반 콘크리트가 더 우수한 것으로 나타났다. 또한 염소이 온침투저항성 실험결과에서는 개질슬래그 기반 콘크리트가 일반슬래그 기반 콘크리트에 비해 투수저항성 이 상당히 우수한 것으로 나타났다. 특히 개질슬래그 기반 콘크리트의 경우 재령 7일에 2,000쿨롱이하, 28일에 약 1,000쿨롱 정도로 측정되어 콘크리트 유지보수재료 품질기준을 만족하는 것으로 나타났다. 이 외에 표면박리저항성 실험결과에서도 개질슬래그 기반 알칼리 활성 콘크리트가 가장 박리량이 적었으며, 특히 실험종료 후 박리량이 1kg/㎡ 이하를 나타내어 박리저항성이 상당히 우수한 것으로 평가되었다.
