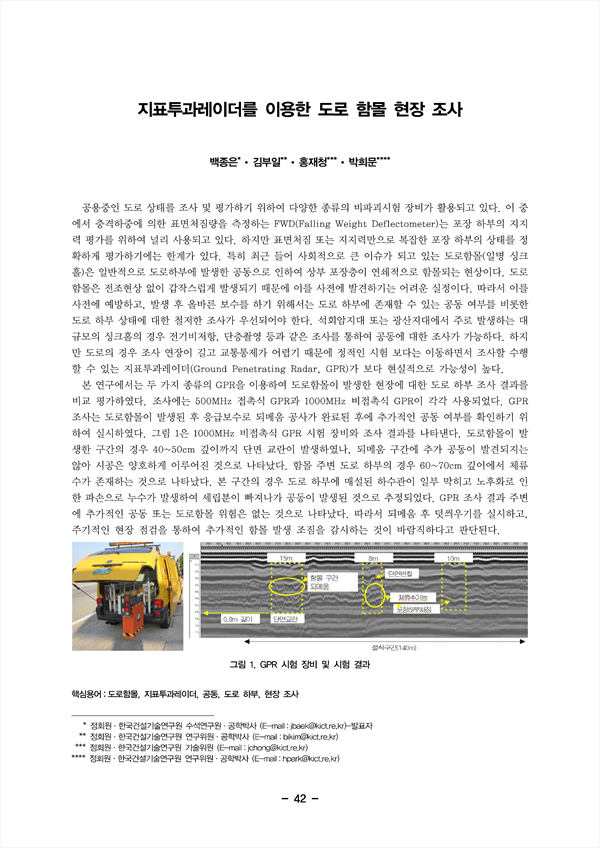

공용중인 도로 상태를 조사 및 평가하기 위하여 다양한 종류의 비파괴시험 장비가 활용되고 있다. 이 중 에서 충격하중에 의한 표면처짐량을 측정하는 FWD(Falling Weight Deflectometer)는 포장 하부의 지지 력 평가를 위하여 널리 사용되고 있다. 하지만 표면처짐 또는 지지력만으로 복잡한 포장 하부의 상태를 정 확하게 평가하기에는 한계가 있다. 특히 최근 들어 사회적으로 큰 이슈가 되고 있는 도로함몰(일명 싱크 홀)은 일반적으로 도로하부에 발생한 공동으로 인하여 상부 포장층이 연쇄적으로 함몰되는 현상이다. 도로 함몰은 전조현상 없이 갑작스럽게 발생되기 때문에 이를 사전에 발견하기는 어려운 실정이다. 따라서 이를 사전에 예방하고, 발생 후 올바른 보수를 하기 위해서는 도로 하부에 존재할 수 있는 공동 여부를 비롯한 도로 하부 상태에 대한 철저한 조사가 우선되어야 한다. 석회암지대 또는 광산지대에서 주로 발생하는 대 규모의 싱크홀의 경우 전기비저항, 단층촬영 등과 같은 조사를 통하여 공동에 대한 조사가 가능하다. 하지 만 도로의 경우 조사 연장이 길고 교통통제가 어렵기 때문에 정적인 시험 보다는 이동하면서 조사할 수행 할 수 있는 지표투과레이더(Ground Penetrating Radar, GPR)가 보다 현실적으로 가능성이 높다. 본 연구에서는 두 가지 종류의 GPR을 이용하여 도로함몰이 발생한 현장에 대한 도로 하부 조사 결과를 비교 평가하였다. 조사에는 500MHz 접촉식 GPR과 1000MHz 비접촉식 GPR이 각각 사용되었다. GPR 조사는 도로함몰이 발생된 후 응급보수로 되메움 공사가 완료된 후에 추가적인 공동 여부를 확인하기 위 하여 실시하였다. 그림 1은 1000MHz 비접촉식 GPR 시험 장비와 조사 결과를 나타낸다. 도로함몰이 발 생한 구간의 경우 40~50cm 깊이까지 단면 교란이 발생하였나, 되메움 구간에 추가 공동이 발견되지는 않아 시공은 양호하게 이루어진 것으로 나타났다. 함몰 주변 도로 하부의 경우 60~70cm 깊이에서 체류 수가 존재하는 것으로 나타났다. 본 구간의 경우 도로 하부에 매설된 하수관이 일부 막히고 노후화로 인 한 파손으로 누수가 발생하여 세립분이 빠져나가 공동이 발생된 것으로 추정되었다. GPR 조사 결과 주변 에 추가적인 공동 또는 도로함몰 위험은 없는 것으로 나타났다. 따라서 되메움 후 덧씌우기를 실시하고, 주기적인 현장 점검을 통하여 추가적인 함몰 발생 조짐을 감시하는 것이 바람직하다고 판단된다.
