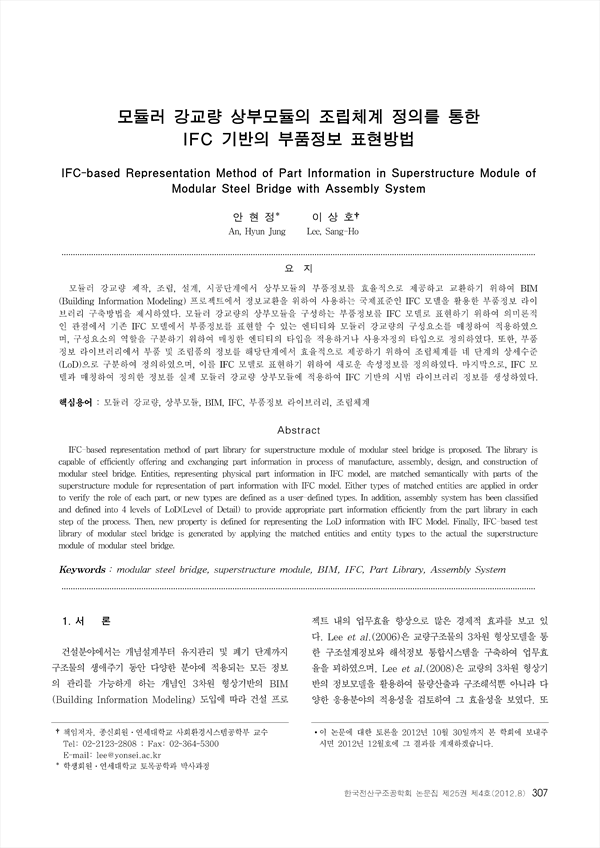

모듈러 강교량 상부모듈의 조립체계 정의를 통한 IFC 기반의 부품정보 표현방법 KCI 등재

IFC-based Representation Method of Part Information in Superstructure Module of Modular Steel Bridge with Assembly System

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/321345
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

모듈러 강교량 제작, 조립, 설계, 시공단계에서 상부모듈의 부품정보를 효율적으로 제공하고 교환하기 위하여 BIM (Building Information Modeling) 프로젝트에서 정보교환을 위하여 사용하는 국제표준인 IFC 모델을 활용한 부품정보 라이 브러리 구축방법을 제시하였다. 모듈러 강교량의 상부모듈을 구성하는 부품정보를 IFC 모델로 표현하기 위하여 의미론적 인 관점에서 기존 IFC 모델에서 부품정보를 표현할 수 있는 엔티티와 모듈러 강교량의 구성요소를 매칭하여 적용하였으 며, 구성요소의 역할을 구분하기 위하여 매칭한 엔티티의 타입을 적용하거나 사용자정의 타입으로 정의하였다. 또한, 부품 정보 라이브러리에서 부품 및 조립품의 정보를 해당단계에서 효율적으로 제공하기 위하여 조립체계를 네 단계의 상세수준 (LoD)으로 구분하여 정의하였으며, 이를 IFC 모델로 표현하기 위하여 새로운 속성정보를 정의하였다. 마지막으로, IFC 모 델과 매칭하여 정의한 정보를 실제 모듈러 강교량 상부모듈에 적용하여 IFC 기반의 시범 라이브러리 정보를 생성하였다.

IFC-based representation method of part library for superstructure module of modular steel bridge is proposed. The library is capable of efficiently offering and exchanging part information in process of manufacture, assembly, design, and construction of modular steel bridge. Entities, representing physical part information in IFC model, are matched semantically with parts of the superstructure module for representation of part information with IFC model. Either types of matched entities are applied in order to verify the role of each part, or new types are defined as a user-defined types. In addition, assembly system has been classified and defined into 4 levels of LoD(Level of Detail) to provide appropriate part information efficiently from the part library in each step of the process. Then, new property is defined for representing the LoD information with IFC Model. Finally, IFC-based test library of modular steel bridge is generated by applying the matched entities and entity types to the actual the superstructure module of modular steel bridge.

저자
  • 안현정(연세대학교 토목공학과 박사과정) | An, Hyun Jung
  • 이상호(연세대학교 사회환경시스템공학부 교수) | Lee, Sang-Ho 책임저자
