pp.195-202

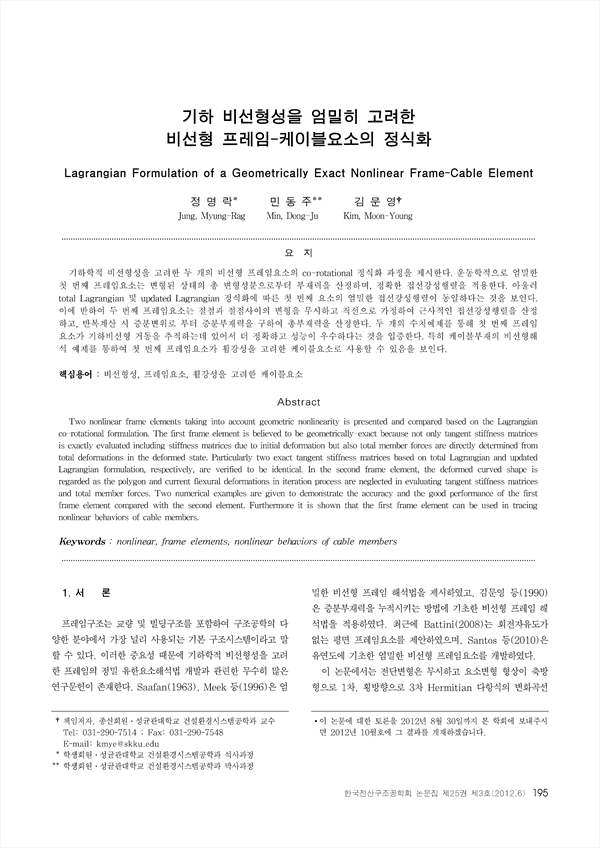

기하학적 비선형성을 고려한 두 개의 비선형 프레임요소의 co-rotational 정식화 과정을 제시한다. 운동학적으로 엄밀한 첫 번째 프레임요소는 변형된 상태의 총 변형성분으로부터 부재력을 산정하며, 정확한 접선강성행렬을 적용한다. 아울러 total Lagrangian 및 updated Lagrangian 정식화에 따른 첫 번째 요소의 엄밀한 접선강성행렬이 동일하다는 것을 보인다. 이에 반하여 두 번째 프레임요소는 절점과 절점사이의 변형을 무시하고 직선으로 가정하여 근사적인 접선강성행렬을 산정 하고, 반복계산 시 증분변위로 부터 증분부재력을 구하여 총부재력을 산정한다. 두 개의 수치예제를 통해 첫 번째 프레임 요소가 기하비선형 거동을 추적하는데 있어서 더 정확하고 성능이 우수하다는 것을 입증한다. 특히 케이블부재의 비선형해 석 예제를 통하여 첫 번째 프레임요소가 휨강성을 고려한 케이블요소로 사용할 수 있음을 보인다.
Two nonlinear frame elements taking into account geometric nonlinearity is presented and compared based on the Lagrangian co-rotational formulation. The first frame element is believed to be geometrically-exact because not only tangent stiffness matrices is exactly evaluated including stiffness matrices due to initial deformation but also total member forces are directly determined from total deformations in the deformed state. Particularly two exact tangent stiffness matrices based on total Lagrangian and updated Lagrangian formulation, respectively, are verified to be identical. In the second frame element, the deformed curved shape is regarded as the polygon and current flexural deformations in iteration process are neglected in evaluating tangent stiffness matrices and total member forces. Two numerical examples are given to demonstrate the accuracy and the good performance of the first frame element compared with the second element. Furthermore it is shown that the first frame element can be used in tracing nonlinear behaviors of cable members.
