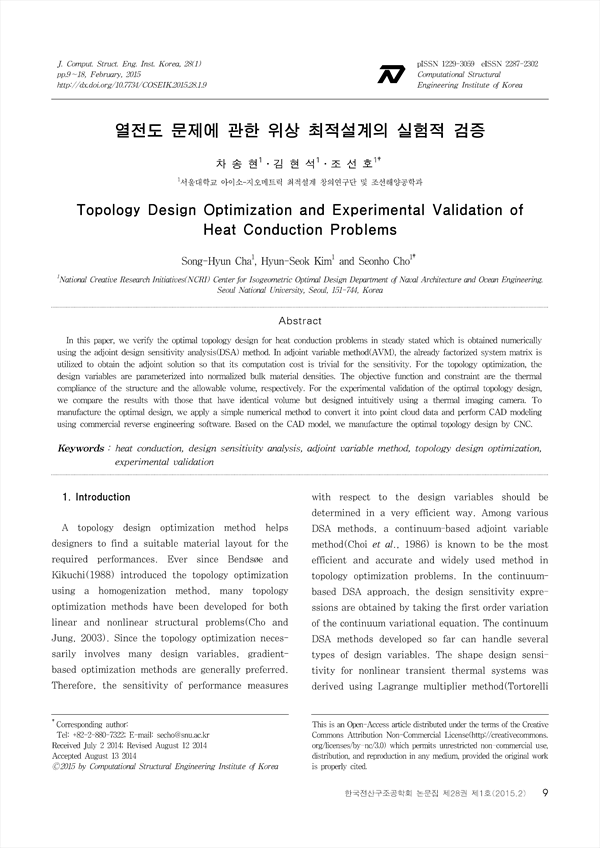

pp.9-18
본 논문에서는 애조인 설계민감도(DSA)를 사용하여 평형상태의 열전도문제에서 수치적으로 얻어진 위상 최적설계를 실험적으로 검증하였다. 애조인 변수법을 이용하면 해석에서 사용되었던 행렬시스템을 애조인 문제를 풀 때 그대로 활용가능하기 때문에 설계민감도를 얻는데 필요한 계산을 매우 효율적으로 수행할 수 있다. 위상 최적설계를 위해서 설계변수는 정규화된 재료밀도 함수로 정하였다. 목적함수는 구조물의 열 컴플라이언스이고 제한조건은 허용 가능한 재료량이다. 또한 열화상카메라를 활용하여 이러한 위상 최적설계로 얻어진 수치적 결과를 부피가 동일하도록 직관적으로 설계된 디자인과 비교하여 실험적으로 검증하였다. 위상 최적설계로 얻어진 결과를 실제로 제작하기 위해 간단한 수치기법을 통해 점 정보로 변환한 후 역설계 상용프로그램을 이용하여 CAD 모델링을 수행한다. 이를 바탕으로 위상 최적설계 결과를 CNC(Computerized Numerically Controlled machine tools) 선반으로 제작하였다.
In this paper, we verify the optimal topology design for heat conduction problems in steady stated which is obtained numerically using the adjoint design sensitivity analysis(DSA) method. In adjoint variable method(AVM), the already factorized system matrix is utilized to obtain the adjoint solution so that its computation cost is trivial for the sensitivity. For the topology optimization, the design variables are parameterized into normalized bulk material densities. The objective function and constraint are the thermal compliance of the structure and the allowable volume, respectively. For the experimental validation of the optimal topology design, we compare the results with those that have identical volume but designed intuitively using a thermal imaging camera. To manufacture the optimal design, we apply a simple numerical method to convert it into point cloud data and perform CAD modeling using commercial reverse engineering software. Based on the CAD model, we manufacture the optimal topology design by CNC.
