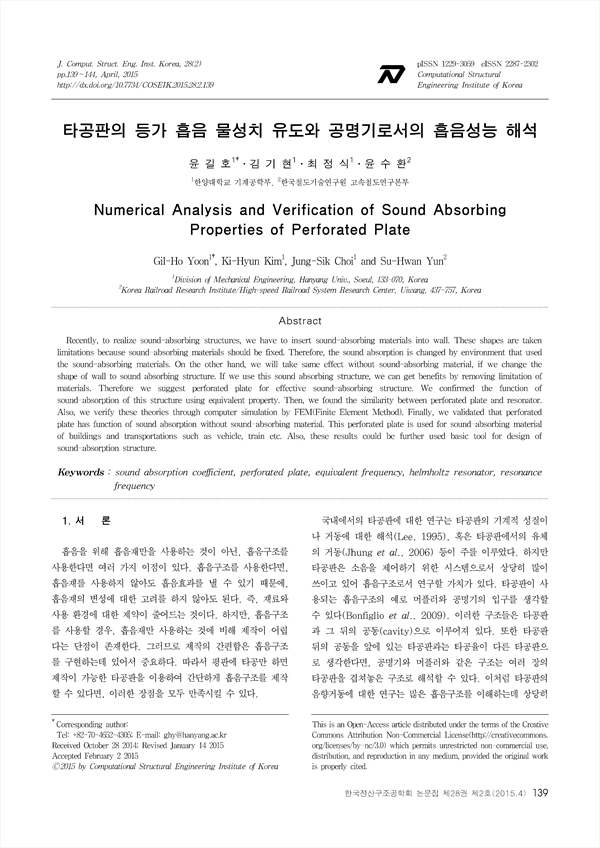

타공판의 등가 흡음 물성치 유도와 공명기로서의 흡음성능 해석 KCI 등재

Numerical Analysis and Verification of Sound Absorbing Properties of Perforated Plate

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/321521
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

현재 방음을 위해 사용되는 흡음구조는 흡음률이 높은 재료를 이용하여 만들어진 판을 방음이 필요한 벽에 붙이거나 삽입하는 형상이다. 이러한 형상은 흡음재의 재료가 고정되기 때문에, 사용하는 환경에 따라 효율성이 변화한다는 한계점이 있다. 하지만, 흡음재 없이 흡음효과가 나타나도록 외벽의 구조를 설계한다면, 흡음재의 재료에 대한 제한이 없어져 가용 범위가 상당히 넓어지게 된다. 따라서 우리는 이러한 효율적인 외벽의 구조로서 타공판의 구조를 제안한다. 타공판이 어떻게 흡음률을 가지는 지에 대해 등가물성치를 이용한 수치해석을 통하여 검증하였다. 또한 타공판의 형상과 공명기의 형상이 유사함을 밝혀내었고, 이를 토대로 타공판이 갖는 흡음구조에 대해 분석하였다. 결과적으로 타공판은 별도의 흡음재가 없더라도 효율적인 흡음효과를 낸다는 것을 확인할 수 있었다. 또한 사용자가 타공판의 형상을 쉽게 변화시킴으로서, 특정한 주파수의 소음을 차단할 수 있어 상당히 효율적인 흡음구조임을 확인하였다. 본 연규의 결과들은 향후 자동차, 고속철도, 주택 외벽 등에 사용되는 흡음구조로서 사용될 수 있을 것이며, 나아가 흡음구조를 설계하는데 기본적인 도구가 될 수 있을 것이다.

Recently, to realize sound-absorbing structures, we have to insert sound-absorbing materials into wall. These shapes are taken limitations because sound-absorbing materials should be fixed. Therefore, the sound absorption is changed by environment that used the sound-absorbing materials. On the other hand, we will take same effect without sound-absorbing material, if we change the shape of wall to sound absorbing structure. If we use this sound absorbing structure, we can get benefits by removing limitation of materials. Therefore we suggest perforated plate for effective sound-absorbing structure. We confirmed the function of sound-absorption of this structure using equivalent property. Then, we found the similarity between perforated plate and resonator. Also, we verify these theories through computer simulation by FEM(Finite Element Method). Finally, we validated that perforated plate has function of sound absorption without sound-absorbing material. This perforated plate is used for sound-absorbing material of buildings and transportations such as vehicle, train etc. Also, these results could be further used basic tool for design of sound-absorption structure.

저자
  • 윤길호(한양대학교 기계공학부, Division of Mechanical Engineering, Hanyang Univ.) | Gil-Ho Yoon Corresponding author
  • 김기현(한양대학교 기계공학부, Division of Mechanical Engineering, Hanyang Univ.) | Ki-Hyun Kim
  • 최정식(한양대학교 기계공학부, Division of Mechanical Engineering, Hanyang Univ.) | Jung-Sik Choi
  • 윤수환(한국철도기술연구원 고속철도연구본부, Korea Railroad Research Institute/High-speed Railroad System Research Center) | Su-Hwan Yun
