pp.33-38

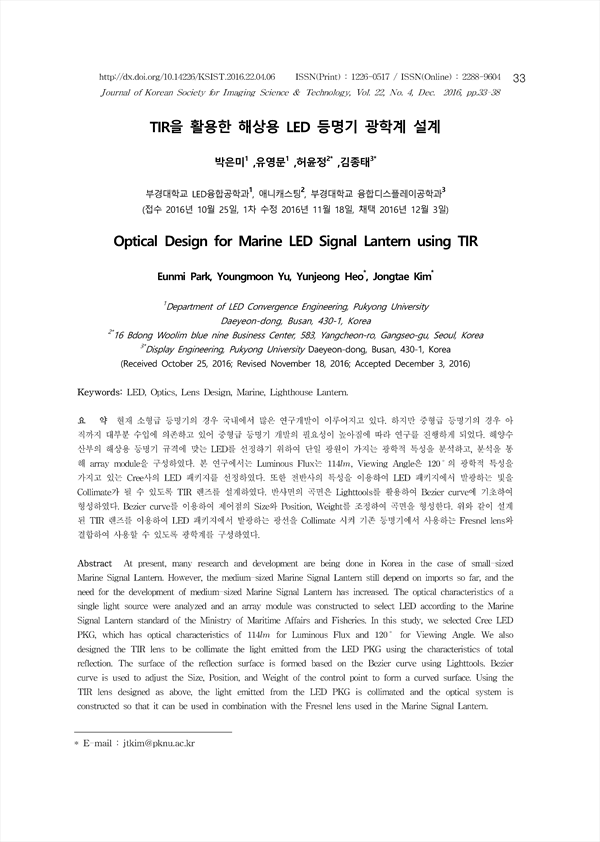

현재 소형급 등명기의 경우 국내에서 많은 연구개발이 이루어지고 있다. 하지만 중형급 등명기의 경우 아 직까지 대부분 수입에 의존하고 있어 중형급 등명기 개발의 필요성이 높아짐에 따라 연구를 진행하게 되었다. 해양수 산부의 해상용 등명기 규격에 맞는 LED를 선정하기 위하여 단일 광원이 가지는 광학적 특성을 분석하고, 분석을 통 해 array module을 구성하였다. 본 연구에서는 Luminous Flux는 , ing Angle은 의 광학적 특성을 가지고 있는 Cree사의 LED 패키지를 선정하였다. 또한 전반사의 특성을 이용하여 LED 패키지에서 발광하는 빛을 Collimate가 될 수 있도록 TIR 렌즈를 설계하였다. 반사면의 곡면은 Lighttools를 활용하여 Bezier curve에 기초하여 형성하였다. Bezier curve를 이용하여 제어점의 Size와 Position, Weight를 조정하여 곡면을 형성한다. 위와 같이 설계 된 TIR 렌즈를 이용하여 LED 패키지에서 발광하는 광선을 Collimate 시켜 기존 등명기에서 사용하는 Fresnel lens와 결합하여 사용할 수 있도록 광학계를 구성하
At present, many research and development are being done in Korea in the case of small-sized Marine Signal Lantern. However, the medium-sized Marine Signal Lantern still depend on imports so far, and the need for the development of medium-sized Marine Signal Lantern has increased. The optical characteristics of a single light source were analyzed and an array module was constructed to select LED according to the Marine Signal Lantern standard of the Ministry of Maritime Affairs and Fisheries. In this study, we selected Cree LED PKG, which has optical characteristics of for Luminous Flux and for Viewing Angle. We also designed the TIR lens to be collimate the light emitted from the LED PKG using the characteristics of total reflection. The surface of the reflection surface is formed based on the Bezier curve using Lighttools. Bezier curve is used to adjust the Size, Position, and Weight of the control point to form a curved surface. Using the TIR lens designed as above, the light emitted from the LED PKG is collimated and the optical system is constructed so that it can be used in combination with the Fresnel lens used in the Marine Signal Lantern
