논문 상세보기

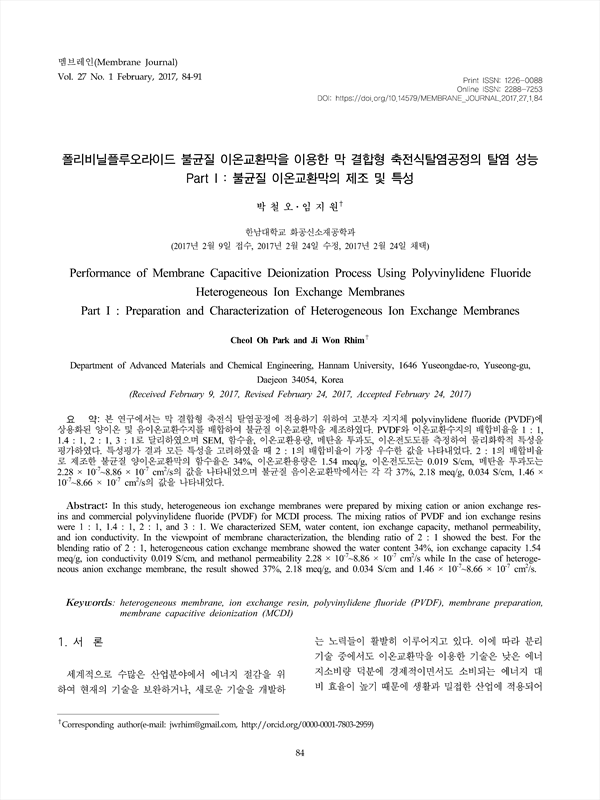

폴리비닐플루오라이드 불균질 이온교환막을 이용한 막 결합형 축전식탈염공정의 탈염 성능 Part I : 불균질 이온교환막의 제조 및 특성 KCI 등재
Performance of Membrane Capacitive Deionization Process Using Polyvinylidene Fluoride Heterogeneous Ion Exchange Membranes Part I : Preparation and Characterization of Heterogeneous Ion Exchange Membranes
본 연구에서는 막 결합형 축전식 탈염공정에 적용하기 위하여 고분자 지지체 polyvinylidene fluoride (PVDF)에 상용화된 양이온 및 음이온교환수지를 배합하여 불균질 이온교환막을 제조하였다. PVDF와 이온교환수지의 배합비율을 1 : 1, 1.4 : 1, 2 : 1, 3 : 1로 달리하였으며 SEM, 함수율, 이온교환용량, 메탄올 투과도, 이온전도도를 측정하여 물리화학적 특성을 평가하였다. 특성평가 결과 모든 특성을 고려하였을 때 2 : 1의 배합비율이 가장 우수한 값을 나타내었다. 2 : 1의 배합비율로 제조한 불균질 양이온교환막의 함수율은 34%, 이온교환용량은 1.54 meq/g, 이온전도도는 0.019 S/cm, 메탄올 투과도는 2.28 × 10-7~8.86 × 10-7 cm2/s의 값을 나타내었으며 불균질 음이온교환막에서는 각 각 37%, 2.18 meq/g, 0.034 S/cm, 1.46 × 10-7~8.66 × 10-7 cm2/s의 값을 나타내었다.
In this study, heterogeneous ion exchange membranes were prepared by mixing cation or anion exchange resins and commercial polyvinylidene fluoride (PVDF) for MCDI process. The mixing ratios of PVDF and ion exchange resins were 1 : 1, 1.4 : 1, 2 : 1, and 3 : 1. We characterized SEM, water content, ion exchange capacity, methanol permeability, and ion conductivity. In the viewpoint of membrane characterization, the blending ratio of 2 : 1 showed the best. For the blending ratio of 2 : 1, heterogeneous cation exchange membrane showed the water content 34%, ion exchange capacity 1.54 meq/g, ion conductivity 0.019 S/cm, and methanol permeability 2.28 × 10-7~8.86 × 10-7 cm2/s while In the case of heterogeneous anion exchange membrane, the result showed 37%, 2.18 meq/g, and 0.034 S/cm and 1.46 × 10-7~8.66 × 10-7 cm2/s.
