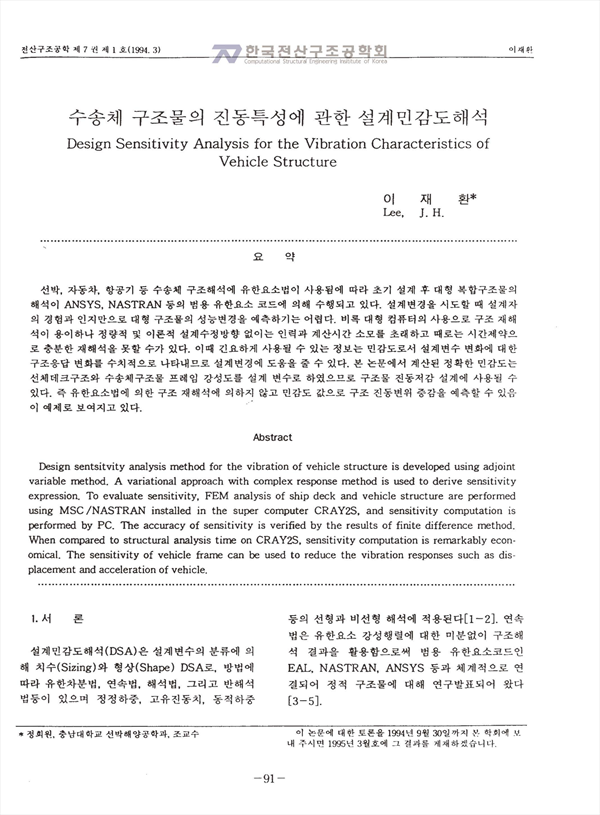

선박, 자동차, 항공기등 수송체 구조해석에 유한요소법이 사용됨에 따라 초기 설계 후 대형 복합구조물의 해석이 ANSYS, NASTRA등의 범용 유한요소 코드에 의해 수행되고 있다. 설계변경을 시도할 때 설계자의 경험과 인지만으로 대형 구조물의 성능변경을 예측하기는 어렵다. 비록 대형 컴퓨터의 사용으로 구조 재해석이 용이하나 정량적 및 이론적 설계수정방향 없이는 인력과 계산시간 소모를 초래하고 때로는 시간 제약으로 충분한 재해석을 못할 수가 있다. 이때 긴요하게 사용될 수 있는 정보는 민감도로서 설계변수 변화에 대한 구조응답 변화를 수치적으로 나타내므로 설계변경에 도움을 줄 수 있다. 본 논문에서 계산된 정확한 민감도는 선체데크구조와 수송체구조물 프레임 강성도를 설계 변수로 하였으며 구조물 진동저감 설계에 사용될 수 있다. 즉 유한요소법에 의한 구조 재해석에 의하지 않고 민감도 값으로 구조 진동변위 증감을 예측할 수 있음이 예제로 보여지고 있다.

Design sensitivity analysis method for the vibration of vehicle structure is developed using adjoint variable method. A variational approach with complex response method is used to derive sensitivity expression. To evaluate sensitivity, FEM analysis of ship deck and vehicle structure are performed using MSC/NASTRAN installed in the super computer CRAY2S, and sensitivity computation is performed by PC. The accuracy of sensitivity is verified by the results of finite difference method. When compared to structural analysis time on CRAY2S, sensitivity computation is remarkably economical. The sensitivity of vehicle frame can be used to reduce the vibration responses such as displacement and acceleration of vehicle.

• 이재환(충남대학교 선박해양공학과) | Leee .J.H.
