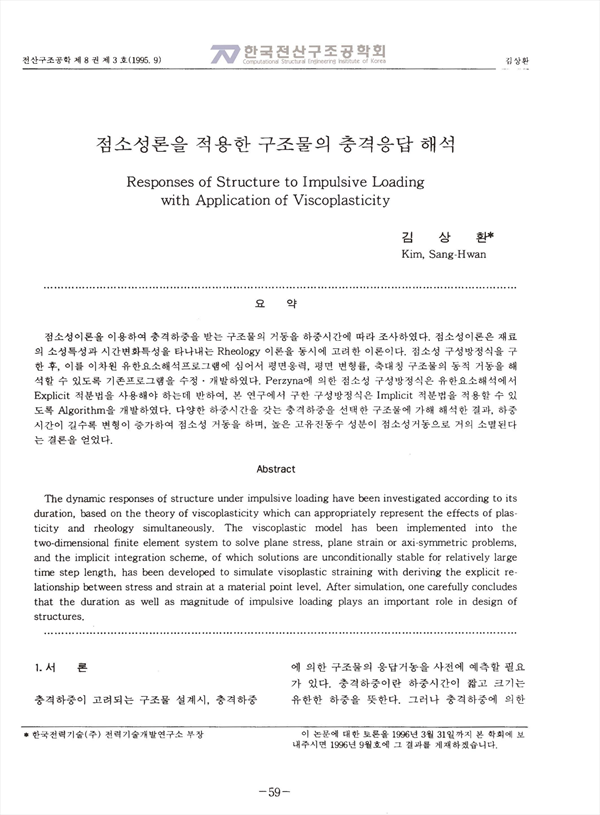

점소성이론을 이용하여 충격하중을 받는 구조물의 거동을 하중시간에 따라 조사하였다. 점소성이론은 재료의 소성특성과 시간변화특성을 나타내는 Rheology 이론을 동시에 고려한 이론이다. 점소성 구성방정식을 구한 후, 이를 이차원 유한요소해석프로그램에서 심어서 평면응력, 평면 변형률, 축대칭 구조물의 동적 거동을 해석할 수 있도록 기존프로그램을 수정.개발하였다. Perzyna에 의한 점소성 구성방정식은 유한요소해석에서 Explicit 적분법을 사용해야 하는데 반하여, 본 연구에서 구한 구성방정식은 Implicit 적분법을 적용할 수 있도록 Algorithm을 개발하였다. 다양한 하중시간을 갖는 충격하중을 선택한 구조물에 가해 해석한 결과, 하중시간이 길수록 변형이 증가하여 점소성 거동을 하며, 높은 고유진동수 성분이 점소성거동으로 거의 소멸된다는 결론을 얻었다.

The dynamic responses of structure under impulsive loading have been investigated according to its duration, based on the theory of viscoplasticity which can appropriately represent the effects of plasticity and rheology simultaneously. The viscoplastic model has been implemented into the two-dimensional finite element system to solve plane stress, plane strain or axi-symmetric problems, and the implicit integration scheme, of which solutions are unconditionally stable for relatively large time step length, has been developed to simulate visoplastic straining with deriving the explicit relationship between stress and strain at a material point level. After simulation, one carefully concludes that the duration as well as magnitude of impulsive loading plays an important role in design of structures.

• 김상환(한국전력기술(주) 전력기술개발연구소) | Kim Sang-Hwan
