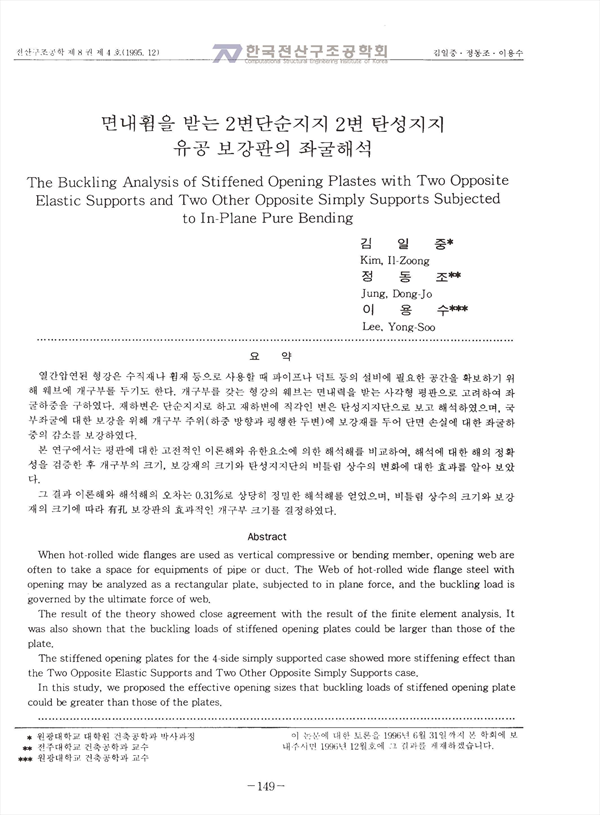

면내휨을 받는 2변단순지지 2변 탄성지지 유공 보강판의 좌굴해석 KCI 등재

The Buckling Analysis of Stiffened Opening Plastes with Two Opposite Elastic Supports and Two Other Opposite Simply Supports Subjected to In-Plane Pure Bending

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/323393
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

열간압연된 형강은 수직재나 휨재 등으로 사용할 때 파이프나 덕트 등의 설비에 필요한 공간을 확보하기 위해 웨브에 개구부를 두기도 한다. 개구부를 갖는 형강의 웨브는 면내력을 받는 사각형 평판으로 고려하여 좌굴하중을 구하였다. 재하변은 단순지지로 하고 재하변은 직각인 변은 탄성지지단으로 보고 해석하였으며, 국부좌굴에 대한 보강을 위해 개구부 주위(하중 방향과 평행한 두변)에 보강재를 두어 단면 손실에 대한 좌굴하중의 감소를 보강하였다. 본 연구에서는 평판에 대한 고전적인 이론해와 유한요소에 의한 해석해를 비교하여, 해석에 대한 해의 정확성을 검증한 후 개구부의 크기, 보강재의 크기와 탄성지지단의 비틀림 상수의 변화에 대한 효과를 알아보았다. 그 결과 이론해와 해석해의 오차는 0.31%로 상당히 정밀한 해석해를 얻었으며, 비틀림 상수의 크기와 보강재의 크기에 따라 유공 보강판의 효과적인 개구부 크기를 결정하였다.

When hot-rolled wide flanges are used as vertical compressive or bending member, opening web are often to take a space for equipments of pipe or duct. The Web of hot-rolled wide flange steel with opening may be analyzed as a rectangular plate, subjected to in plane force, and the buckling load is governed by the ultimate force of web. The result of the theory showed close agreement with the result of the finite element analysis. It was also shown that the buckling loads of stiffened opening plates could be larger than those of the plate. The stiffened opening plates for the 4-side simply supported case showed more stiffening effect than the Two Opposite Elastic Supports and Two Other Opposite Simply Supports case. In this study, we proposed the effective opening sizes that buckling loads of stiffened opening plate could be greater than those of the plates.

저자
  • 김일중(원광대학교 대학원 건축공학과) | Kim Il Zoong
  • 정동조(전주대학교 건축공학과) | Jung Dong Ju
  • 이용수(원광대학교 건축공하과) | Lee Yong Soo
