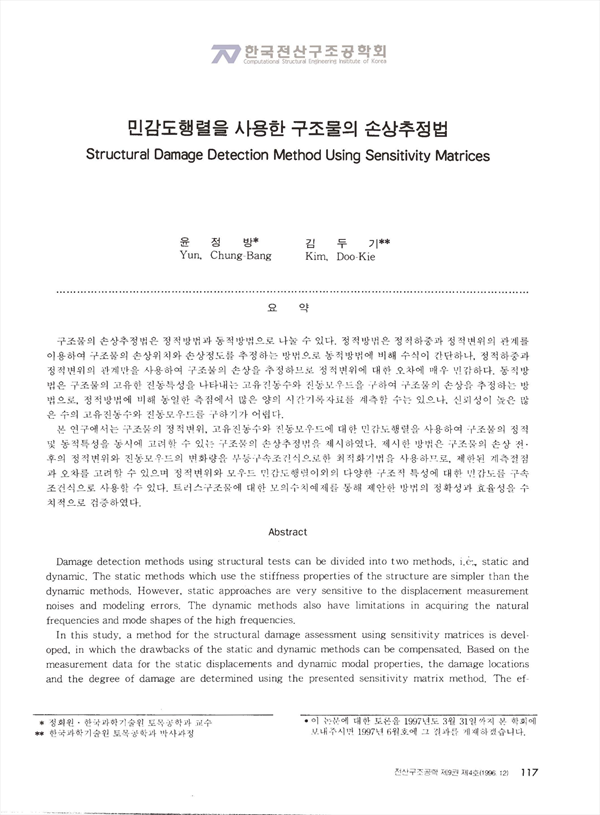

민감도행렬을 사용한 구조물의 손상추정법 KCI 등재

Structural Damage Detection Method Using Sensitivity Matrices

Structural Damage Detection Method Using Sensitivity Matrices

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/323434
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국전산구조공학회 논문집 (Journal of the Computational Structural Engineering Institute of Korea)
한국전산구조공학회 (Computational Structural Engineering Institute of Korea)
초록

구조물의 손상추정법은 정적방법과 동적방법으로 나눌 수 있다. 정적방법은 정적하중과 정적변위의 관계를 이용하여 구조물의 손상위치와 손상정도를 추정하는 방법으로 동적방법에 비해 수식이 간단하나, 정적하중과 정적변위의 관계만을 사용하여 구조물의 손상을 추정하므로 정적변위에 대한 오차에 매우 민감하다. 동적방법은 구조물의 고유한 진동특성을 나타내는 고유진동수와 진동모우드를 구하여 구조물의 손상을 추정하는 방법으로, 정적방법에 비해 동일한 측점에서 많은 양의 시간기록자료를 계측할 수 는 있으나, 신뢰성이 높은 많은 수의 고유진동수와 진동모우드를 구하기가 어렵다. 본 연구에서는 구조물의 정적변위, 고유진동수와 진동모우드에 대한 민감도행렬을 사용하여 구조물의 정적 및 동적특성을 동시에 고려할 수 있는 구조물의 손상추정법을 제시하였다. 제시한 방법은 구조물의 손상 전.후의 정적변위와 진동모우드의 변화량을 부등구속조건식으로한 최적화기법을 사용하므로, 제한된 계측절점과 오차를 고려할 수 있으며 정적변위와 모우드 민감도행렬이외의 다양한 구조적 특성에 대한 민감도를 구속조건식으로 사용할 수 있다. 트러스구조물에 대한 모의 수치예제를 통한 제안한 방법의 정확성과 효율성을 수치적으로 검증하였다.

Damage detection methods using structural tests can be divided into two methods, i.e., static and dynamic. The static methods which use the stiffness properties of the structure are simpler than the dynamic methods. However, static approaches are very sensitive to the displacement measurement noises and modeling errors. The dynamic methods also have limitations in acquiring the natural frequencies and mode shapes of the high frequencies. In this study, a method for the structural damage assessment using sensitivity matrices is developed, in which the drawbacks of the static and dynamic methods can be compensated. Based on the measurement data for the static displacements and dynamic modal properties, the damage locations and the degree of damage are determined using the presented sensitivity matrix method. The efficiency of the proposed method has been examined through numerical simulation studies on truss type structures.

저자
  • 윤정방(한국과학기술원 토목공학과) | Yun Chung Bang
  • 김두기(한국과학기술원 토목공학과) | Kim Doo Kie
