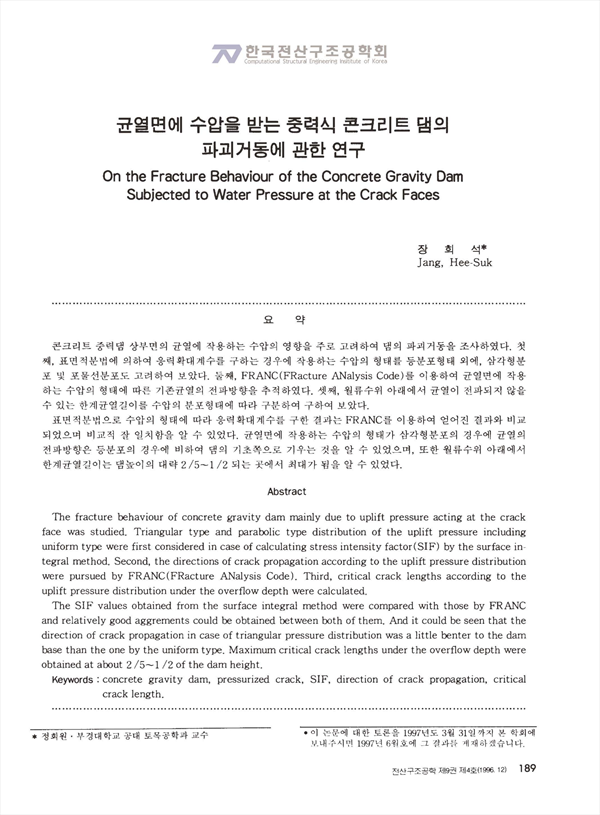

콘크리트 중력댐 상부면의 균열에 작용하는 수압의 영향을 주로 고려하여 댐의 파괴거동을 조사하였다. 첫째, 표면적분법에 의하여 응력확대계수를 구하는 경우에 작용하는 수압의 형태를 등분포형태 외에, 삼각형 분포 및 포물선분포도 고려하여 보았다. 둘째, FRANC(FRacture Analysis Code)를 이용하여 균열면에 작용하는 수압의 형태에 따른 기존균열의 전파방향을 추적하였다. 셋째, 월류수위 아래에서 균열이 전파되지 않을 수 있는 한계균열길이를 수압의 분포형태에 따라 구분하여 구하여 보았다. 표면적분법으로 수압의 형태에 따라 응력확대계수를 구한 결과는 FRANC를 이용하여 얻어진 결과와 비교 되었으며 비교적 잘 일치함을 알 수 있었다. 균열면에 작용하는 수압의 형태가 삼각형분포의 경우에 균열의 전파방향은 등분포의 경우에 비하여 댐의 기초쪽으로 기우는 것을 알 수 있었으며, 또한 월류수위 아래에서 한계균열길이는 댐높이의 대략 2/5-1/2되는 곳에서 최대가 됨을 알 수 있었다.

The fracture behaviour of concrete gravity dam mainly due to uplift pressure acting at the crack face was studied. Triangular type and parabolic type distribution of the uplift pressure including uniform type were first considered in case of calculating stress intensity factor(SIF) by the surface integral method. Second, the directions of crack propagation according to the uplift pressure distribution were pursued by FRANC(FRacture ANalysis Code). Third, critical crack lengths according to the uplift pressure distribution under the overflow depth were calculated. The SIF values obtained from the surface integral method were compared with those by FRANC and relatively good agrements could be obtained between both of them. And it could be seen that the direction of crack propagation in case of triangular pressure distribution was a little benter to the dam base than the one by the uniform type. Maximum critical crack lengths under the overflow depth were obtained at about 2/5-1/2 of the dam height.

• 장희석(부경대학교 공대 토목공학과) | Jang Hee-Suk
