pp.225-231

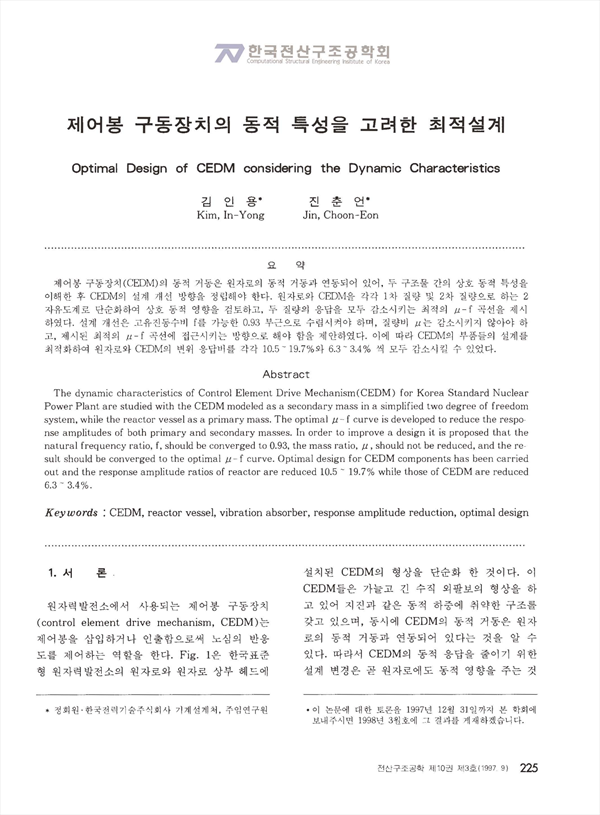

제어봉 구동장치(CEDM)의 동적거동은 원자로의 동적거동과 연동되어 있어, 두 구조물 간의 상호 동적 특성을 이해한 후 CEDM의 설계 개선 방향을 정립해야 한다. 원자로와 CEDM을 각각 1차 질량 및 2차 질량으로 하는 2 자유도계로 단순화하여 상호 동적 영향을 검토하고, 두 질량의 응답을 모두 감소시키는 최적의 .mu.-f곡선을 제시하였다. 설계 개선은 고유진동수비 f를 가능한 0.93부근으로 수렴시켜야 하며, 질량비 .mu.는 감소시키지 않아야 하고, 제시된 최적의 .mu.-f곡선에 접근시키는 방향으로 해야 함을 제안하였다. 이에 따라 CEDM의 부품들의 설계를 최적화하여 원자로와 CEDM의 변위 응답비를 각각 10.5-19.7%와 6.3-3.4%씩 모두 감소시킬 수 있었다.
The dynamic characteristics of Control Element Drive Mechanism(CEDM) for Korea Standard Nuclear Power Plant are studied with the CEDM modeled as a secondary mass in a simplified two degree of freedom system, while the reactor vessel as a primary mass. The optimal .mu.-f curve is developed to reduce the response amplitudes of both primary and secondary masses. In order to improve a design it is proposed that the natural frequency ratio, f, should be converged to 0.93, the mass ratio, .mu., should not be reduced, and the result should be converged to the optimal .mu.-f curve. Optimal design for CEDM components has been carried out and the response amplitude ratios of reactor are reduced 10.5 - 19.7% while those of CEDM are reduced 6.3 - 3.4%.
