pp.165-175

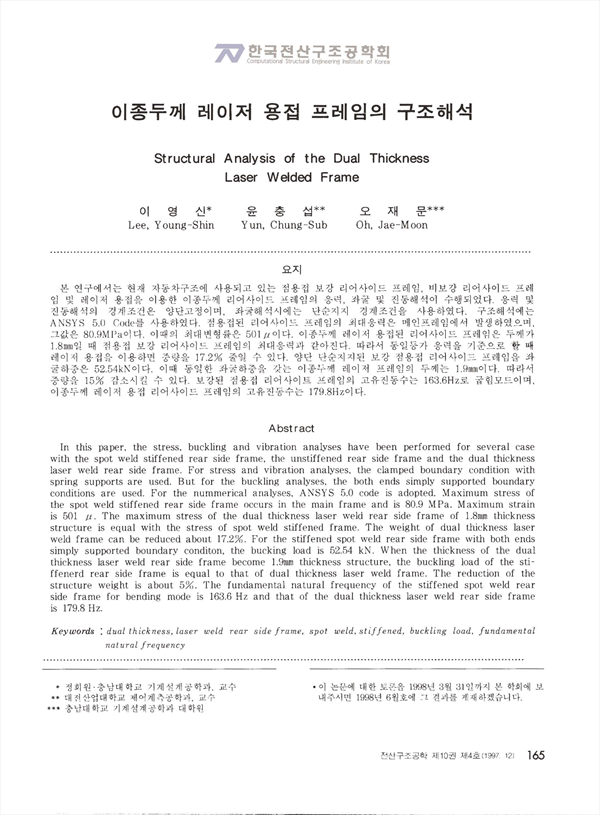

본 연구에서는 현재 자동차구조에 사용되고 있는 점용접 보강 리어사이드 프레임, 비보강 리어사이드 프레임 및 레이저 용접을 이용한 이종두께 리어사이드 프레임의 응력, 좌굴 및 진동해석이 수행되었다. 응력 및 진동해석의 경계조건은 양단고정이며, 좌굴해석시에는 단순지지 경계조건을 사용하였다. 구조해석에는 ANSYS 5.0 Code를 사용하였다. 점용접된 리어사이드 프레임의 최대응력은 메인프레임에서 발생하였으며, 그값은 80.9MPa이다. 이때의 최대변형률은 501.mu.이다. 이종두께 레이저 용접된 리어사이드 프레임은 두께가 1.8mm일 때 점용접 보강 리어사이드 프레임의 최대응력과 같아진다. 따라서 동일등가 응력을 기준으로 할 때 레이저 용접을 이용하면 중량을 17.2% 줄일 수 있다. 양단 단순지지된 보강 점용접 리어사이드 프레임의 좌굴하중은 52.54kN이다. 이때 동일한 좌굴하중을 갖는 이종두께 레이저 프레임의 두께는 1.9mm이다. 따라서 중량을 15% 감소시킬 수 있다. 보강된 점용접 리어사이드 프레임의 고유진동수는 163.6Hz로 굽힘모드이며, 이종두께 레이저 용접 리어사이드 프레임의 고유진동수는 179.8Hz이다.
In this paper, the stress, buckling and vibration analyses have been performed for several case with the spot weld stiffened rear side frame, the unstiffened rear side frame and the dual thickness laser weld rear side frame. For stress and vibration analyses, the clamped boundary condition with spring supports are used. But for the buckling analyses, the both ends simply supported boundary conditions are used. For the nummerical analyses, ANSYS 5.0 code is adopted. Maximum stress of the spot weld stiffened rear side frame occurs in the main frame and is 80.9 MPa. Maximum strain is 501 .mu.. The maximum stress of the dual thickness laser weld rear side frame of 1.8mm thickness structure is equal with the stress of spot weld stiffened frame. The weight of dual thickness laser weld frame can be reduced about 17.2%. For the stiffened spot weld rear side frame with both ends simply supported boundary conditon, the bucking load is 52.54 kN. When the thickness of the dual thickness laser weld rear side frame become 1.9mm thickness structure, the buckling load of the stiffenerd rear side frame is equal to that of dual thickness laser weld frame. The reduction of the structure weight is about 5%. The fundamental natural frequency of the stiffened spot weld rear side frame for bending mode is 163.6 Hz and that of the dual thickness laser weld rear side frame is 179.8 Hz.
