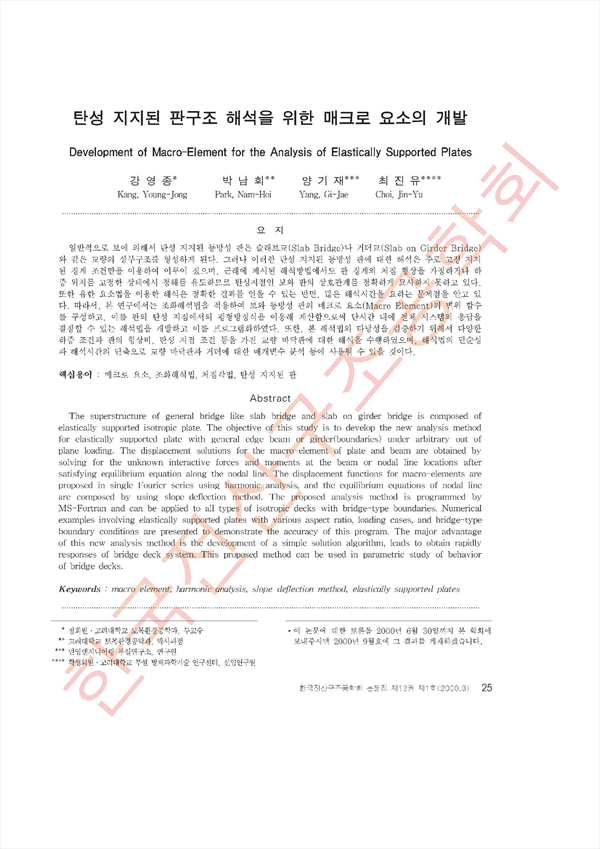

pp.25-35
일반적으로 보에 의해서 탄성 지지된 등방성 판은 슬래브교(Slab Bridge)나 거더교(Slab on Girder Bridge)와 같은 교량의 상부구조를 형성하게 된다. 그러나 이러한 탄성 지지된 등방성 판에 대한 해석은 주로 고정 지지된 경계 조건만을 이용하여 이루어 졌으며, 근래에 제시된 해석방법에서도 판 경계의 처짐 형상을 가정하거나 하중 위치를 고정한 상태에서 정해를 유도하므로 탄성지점인 보와 판의 상호관계를 정확하게 묘사하지 못하고 있다. 또한 유한 요소법을 이용한 해석은 정확한 결과를 얻을 수 있는 반면, 많은 해석시간을 요하는 문제점을 안고 있다. 따라서,. 본 연구에서는 조화해석법을 적용하여 보와 등방성 판의 매크로 요소(Macro Element)의 변위 함수를 구성하고, 이를 판의 탄성 지점에서의 평형방정식을 이용해 계산함으로써 단시간 내에 전체 시스템의 응답을 결정할 수 있는 해석법을 개발하고 이를 프로그램화하였다. 또한, 본 해석법의 타당성을 검증하기 위해서 다양한 하중 조건과 판의 형상비, 탄성 지점 조건 등을 가진 교량 바닥판에 대한 해석을 수행하였으며, 해석법의 단순성 과 해석시간의 단축으로 교량 바닥판과 거더에 대한 매개변수 분석 등에 사용될 수 있을 것이다.
The superstructure of general bridge like slab bridge and slab on girder bridge is composed of elastically supported isotropic plate. The objective of this study is to develop the new analysis method for elastically supported plate with general edge beam or girder(boundaries) under arbitrary out of plane loading. The displacement solutions for the macro-element of plate and beam are obtained by solving for the unknown interactive forces and moments at the beam or nodal line locations after satisfying equilibrium equation along the nodal line. The displacement functions for macro-elements ate proposed in single Fourier series using harmonic analysis, and the equilibrium equations of nodal line are composed by using slope-deflection method. The proposed analysis method is programmed by MS-Fortran and can be applied to all types of isotropic decks with bridge-type boundaries. Numerical examples involving elastically supported plates with various aspect ratio, loading cases, and bridge-type boundary conditions are presented to demonstrate the accuracy of this program. The major advantage of this new analysis method is the development of a simple solution algorithm, leads to obtain rapidly responses of bridge deck system. This proposed method can be used in parametric study of behavior of bridge decks.
