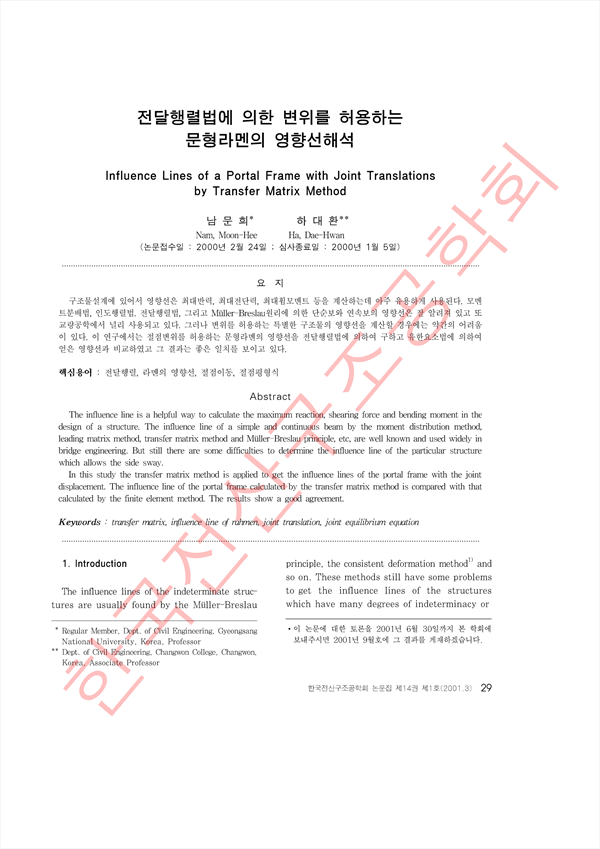

구조물설계에 있어서 영향선은 최대반력, 최대전단력, 최대휨모멘트 등을 계산하는데 아주 유용하게 사용된다. 모멘트분배법, 인도행렬법, 전달행렬법, 그리고 Muller-Breslau 원리에 의한 단순보와 연속보의 영향선은 잘 알려져 있고 또 교량공학에서 널리 사용되고 있다. 그러나 변위를 허용하는 특별한 구조물의 영향선을 계산할 경우에는 약간의 어려움이 있다. 이 연구에서는 절점변위를 허용하는 문형라멘의 영향선을 전달행렬법에 의하여 구하고 유한요소법에 의하여 얻은 영향선과 비교하였고 그 결과는 좋은 일치를 보이고 있다.

The influence line is a helpful way to calculate the maximum reaction, shearing force and bending moment in the design of a structure. The influence line of a simple and continuous beam by the moment distribution method, leading matrix method, transfer matrix method and Müller-Breslau principle, etc, are well known and used widely in bridge engineering. But still there are some difficulties to determine the influence line of the particular structure which allows the side sway. In this study the transfer matrix method is applied to get the influence lines of the portal frame with the joint displacement. The influence line of the portal frame calculated by the transfer matrix method is compared with that calculated by the finite element method. The results show a good agreement.

• 남문희(Dept. of Civil Engineering, Gyeongsang National University, Korea, Professor) | Nam, Moon-Hee
• 하대환( Dept. of Civil Engineering, Changwon College, Changwon, Korea, Associate Professor) | Ha, Dae-Hwan
