pp.653-660

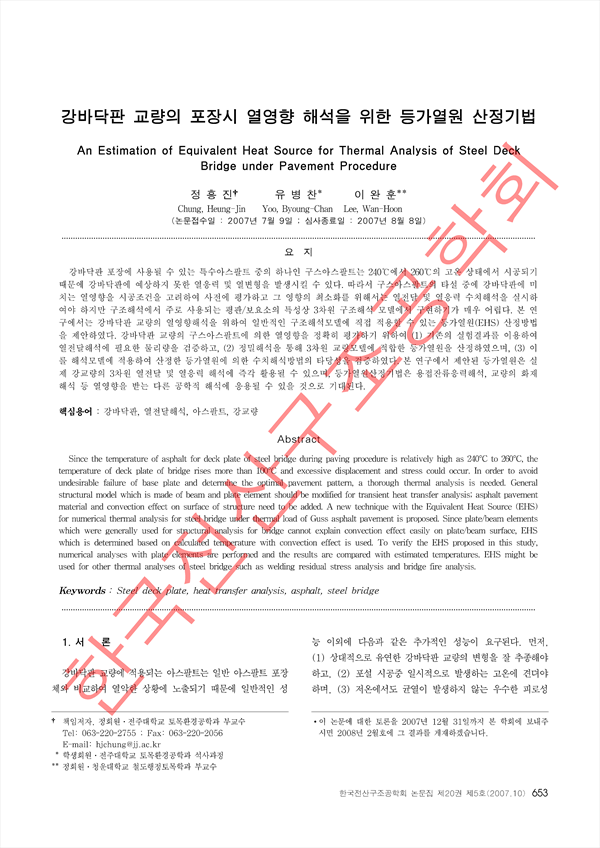

강바닥판 포장에 사용될 수 있는 특수아스팔트 중의 하나인 구스아스팔트는 의 고온 상태에서 시공되기 때문에 강바닥판에 예상하지 못한 열응력 및 열변형을 발생시킬 수 있다. 따라서 구스아스팔트의 타설 중에 강바닥판에 미치는 열영향을 시공조건을 고려하여 사전에 평가하고 그 영향의 최소화를 위해서는 열전달 및 열응력 수치해석을 실시하여야 하지만 구조해석에서 주로 사용되는 평판/보요소의 특성상 3차원 구조해석 모델에서 구현하기가 매우 어렵다. 본 연구에서는 강바닥판 교량의 열영향해석을 위하여 일반적인 구조해석모델에 직접 적용할 수 있는 등가열원(EHS) 산정방법을 제안하였다. 강바닥판 교량의 구스아스팔트에 의한 열영향을 정확히 평가하기 위하여 (1) 기존의 실험결과를 이용하여 열전달해석에 필요한 물리량을 검증하고, (2) 정밀해석을 통해 3차원 교량모델에 적합한 등가열원을 산정하였으며, (3) 이를 해석모델에 적용하여 산정한 등가열원에 의한 수치해석방법의 타당성을 검증하였다. 본 연구에서 제안된 등가열원은 실제 강교량의 3차원 열전달 및 열응력 해석에 즉각 활용될 수 있으며, 등가열원산정기법은 용접잔류응력해석, 교량의 화재 해석 등 열영향을 받는 다른 공학적 해석에 응용될 수 있을 것으로 기대된다.
Since the temperature of asphalt for deck plate of steel bridge during paying procedure is relatively high as , the temperature of deck plate of bridge rises mere than and excessive displacement and stress could occur. In order to avoid undesirable failure of base plate and determine the optimal pavement pattern, a thorough thermal analysis is needed. General structural model which is made of beam and plate element should be modified for transient heat transfer analysis; asphalt pavement material and convection effect on surface of structure need to be added. A new technique with the Equivalent Heat Source (EHS) for numerical thermal analysis for steel bridge under thermal load of Guss asphalt pavement is proposed. Since plate/beam elements which were generally used for structural analysis for bridge cannot explain convection effect easily on plate/beam surface, EHS which is determined based on calculated temperature with convection effect is used. To verify the EHS proposed in this study, numerical analyses with plate elements are performed and the results are compared with estimated temperatures. EHS might be used for other thermal analyses of steel bridge such as welding residual stress analysis and bridge fire analysis.
