본 연구에서는 완화된 평형조건을 만족하는 응력함수를 가지는 새로운 3절점 혼합요소를 제안하였다. 전단변형률을 고려한 본 요소는 Hellinger-Reissner 변분이론에 바탕하여 유한요소정식화를 수행하였다. 응력함수는 강체변형모드를 제거하고, 장일치(field consistency) 개념을 이용하여 곡선보의 극한거동에서 가성구속조건들을 억제할 수 있도록 선정하였다. 또한, 3절점 곡선보의 혼합정식화에서 강체변형모드를 제거하면서 동시에 평형방정식을 완전하게 만족하는 응력함수와 응력매개변수를 선정하는 것은 매우 어렵기 때문에 완화된 평형조건을 만족할 수 있는 응력함수를 도입하였다. 해석결과를 통하여, 제안된 3절점 혼합 곡선보요소가 곡선보의 해석에서 세장비와 곡률에 상관없이 매우 빠른 수렴성과 안정적인 거동을 나타냄을 확인할 수 있었으며, 응력분포 계산에 있어서도 기존 혼합요소보다 뛰어난 성능을 보여주었다.

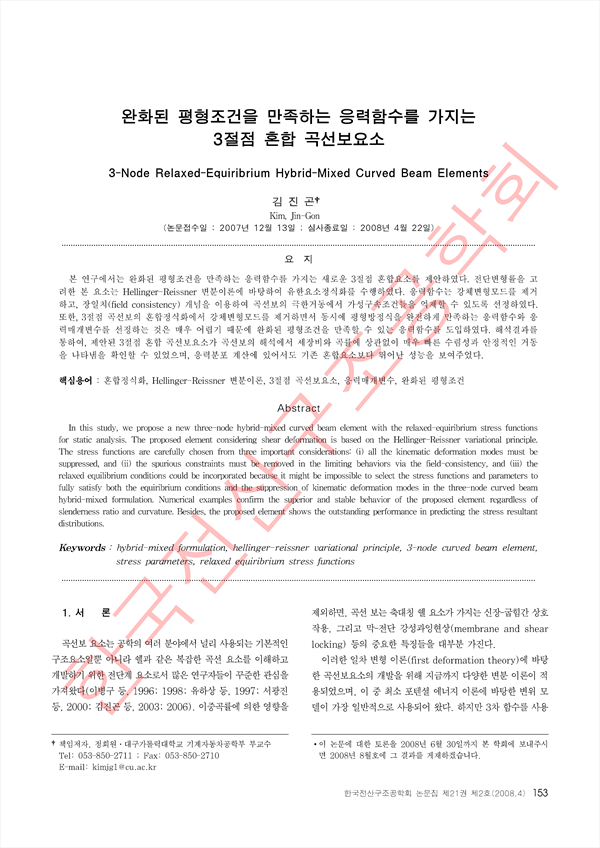

In this study, we propose a new three-node hybrid-mixed curved beam element with the relaxed-equiribrium stress functions for static analysis. The proposed element considering shear deformation is based on the Hellinger-Reissner variational principle. The stress functions are carefully chosen from three important considerations: (i) all the kinematic deformation modes must be suppressed, and (ii) the spurious constraints must be removed in the limiting behaviors via the field-consistency, and (iii) the relaxed equilibrium conditions could be incorporated because it might be impossible to select the stress functions and parameters to fully satisfy both the equiribrium conditions and the suppression of kinematic deformation modes in the three-node curved beam hybrid-mixed formulation. Numerical examples confirm the superior and stable behavior of the proposed element regardless of slenderness ratio and curvature. Besides, the proposed element shows the outstanding performance in predicting the stress resultant distributions.

• 김진곤(대구가톨릭대학교 기계자동차공학부 부교수) | Kim, Jin-Gon
