pp.207-214

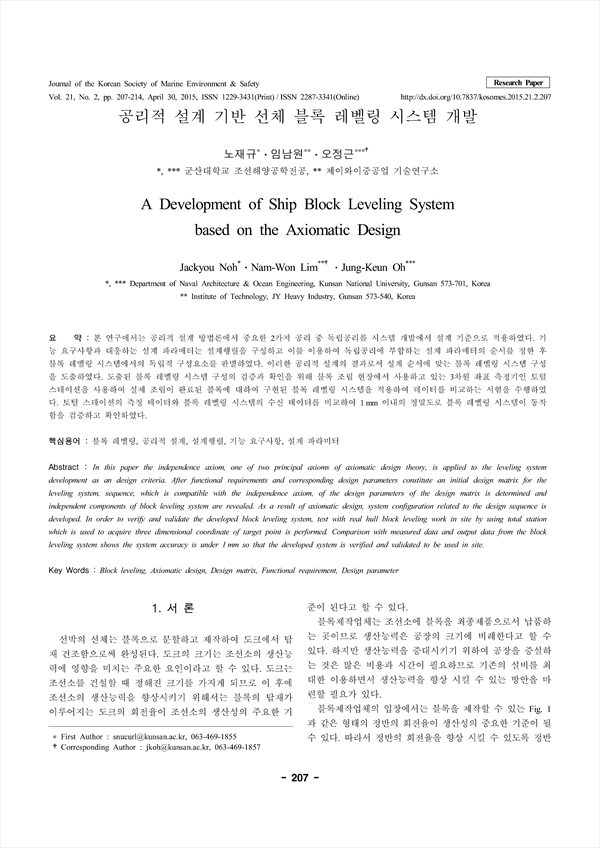

본 연구에서는 공리적 설계 방법론에서 중요한 2가지 공리 중 독립공리를 시스템 개발에서 설계 기준으로 적용하였다. 기능 요구사항과 대응하는 설계 파라메터는 설계행렬을 구성하고 이를 이용하여 독립공리에 부합하는 설계 파라메터의 순서를 정한 후 블록 레벨링 시스템에서의 독립적 구성요소를 판별하였다. 이러한 공리적 설계의 결과로서 설계 순서에 맞는 블록 레벨링 시스템 구성을 도출하였다. 도출된 블록 레벨링 시스템 구성의 검증과 확인을 위해 블록 조립 현장에서 사용하고 있는 3차원 좌표 측정기인 토털 스테이션을 사용하여 실제 조립이 완료된 블록에 대하여 구현된 블록 레벨링 시스템을 적용하여 데이터를 비교하는 시험을 수행하였다. 토털 스테이션의 측정 데이터와 블록 레벨링 시스템의 수신 데이터를 비교하여 1 mm 이내의 정밀도로 블록 레벨링 시스템이 동작함을 검증하고 확인하였다.
In this paper the independence axiom, one of two principal axioms of axiomatic design theory, is applied to the leveling system development as an design criteria. After functional requirements and corresponding design parameters constitute an initial design matrix for the leveling system, sequence, which is compatible with the independence axiom, of the design parameters of the design matrix is determined and independent components of block leveling system are revealed. As a result of axiomatic design, system configuration related to the design sequence is developed. In order to verify and validate the developed block leveling system, test with real hull block leveling work in site by using total station which is used to acquire three dimensional coordinate of target point is performed. Comparison with measured data and output data from the block leveling system shows the system accuracy is under 1 mm so that the developed system is verified and validated to be used in site.
