논문 상세보기
pp.207-218
본 연구에서는 열분해잔사유(Pyrolysis Fuel Oil, PFO)를 이용한 Pitch계 활성탄소섬유를 제조하였다. 제조한 Pitch안정화 섬유의 탄화 및 활성화 온도를 850, 880, 900 ℃로 달리하여 각각 다른 샘플의 기공형성에 대한 영향을 알아보기 위해 BET 와 SEM을 이용하여 비교 분석하였다. 세 가지 샘플 ACF850, ACF880, ACF900를 분석한 결과 ACF880의 비표면적과 미세 기공표면적이 각각 1,420 m2·g-1, 1,270 m2·g-1으로 가장 높았으며, 외부비표면적과 BJH흡착누적공극표면에서 가장 낮은 중기공표면적이 도출되었다. 또한 N2가스 등온흡착곡선을 분석한 결과, 미세기공의 분포가 균일한 것을 확인할 수 있었다. ACF880은 흡착률 및 흡착속도에서도 가장 높은 결과값을 보이며, 흡착속도는 미세기공표면적과 비례하며 중기공표면적과 반비례함을 알 수 있었다. 제조한 Pitch계 활성탄소섬유를 라돈 연속측정방법을 통해 48시간 동안 측정한 결과 샘플 모두 라돈 흡착성능을 보였다. 제 조한 샘플 중 ACF880이 34.0%로 가장 높은 흡착률을 보였으며, ACF850이 29.5%로 가장 낮은 흡착률을 나타내었다. 이는 비표면적이 높을수록 흡착률이 높아지는 것을 알 수 있었다. 이를 선형회귀선 기울기로 환산하여 흡착속도로 확인한 결과 ACF880이 -1.89로 가장 빠른 것을 확인하였으며, ACF900이 -1.48로 가장 낮은 흡착속도를 보여 미세기공표면적이 높을수 록, 중기공표면적이 낮을수록 흡착속도가 증가하는 것을 알 수 있었다.

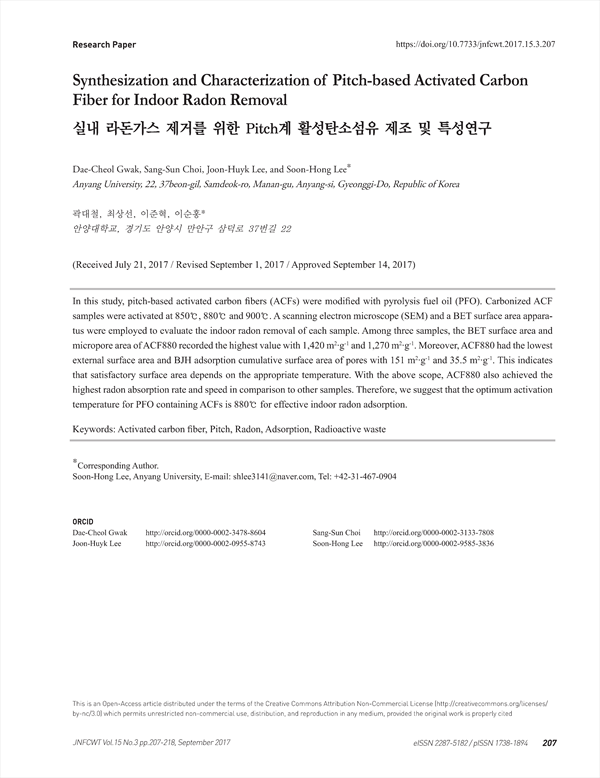

In this study, pitch-based activated carbon fibers (ACFs) were modified with pyrolysis fuel oil (PFO). Carbonized ACF samples were activated at 850℃, 880℃ and 900℃. A scanning electron microscope (SEM) and a BET surface area apparatus were employed to evaluate the indoor radon removal of each sample. Among three samples, the BET surface area and micropore area of ACF880 recorded the highest value with 1,420 m2∙g-1 and 1,270 m2∙g-1. Moreover, ACF880 had the lowest external surface area and BJH adsorption cumulative surface area of pores with 151 m2∙g-1 and 35.5 m2∙g-1. This indicates that satisfactory surface area depends on the appropriate temperature. With the above scope, ACF880 also achieved the highest radon absorption rate and speed in comparison to other samples. Therefore, we suggest that the optimum activation temperature for PFO containing ACFs is 880℃ for effective indoor radon adsorption.
